L'électronique haute puissance et les semi-conducteurs à large bande interdite nécessitent des solutions de boîtier capables de gérer des charges thermiques extrêmes et des courants élevés sans défaillance mécanique. Spécifier une base céramique inappropriée pour une application de cuivre lié directement entraîne une fatigue thermique prématurée, un délaminage du substrat ou des dépenses excessives inutiles en matériaux trop sophistiqués. L'évaluation des propriétés thermiques, mécaniques et chimiques exactes des céramiques disponibles (principalement l'oxyde d'aluminium et le nitrure d'aluminium) est essentielle pour que les équipes d'ingénierie souhaitent équilibrer les exigences de performances avec la viabilité de la fabrication. Il faut étudier le comportement de ces matériaux sous contrainte, sur banc d'essai et sur le terrain. Vous devez adapter le substrat à la puissance thermique spécifique de votre puce semi-conductrice. Bien faire les choses évite une défaillance catastrophique du module lors d’un cycle d’alimentation agressif. Les exigences de base pour les modules de puissance exigent une rigidité diélectrique élevée, une conductivité thermique élevée et une capacité de transport de courant robuste.
Dichotomie des matériaux : l'oxyde d'aluminium (Al₂O₃) reste la norme rentable pour l'électronique de puissance générale, tandis que le nitrure d'aluminium (AlN) est obligatoire pour les applications à haute densité de puissance nécessitant une dissipation thermique supérieure.
Réalités de fabrication : les céramiques sans oxyde comme l'AlN nécessitent une étape de pré-oxydation précise pour former la liaison eutectique avec le cuivre, ce qui ajoute de la complexité au processus DBC.
Équilibre thermomécanique : la sélection du substrat doit donner la priorité à la correspondance du coefficient de dilatation thermique (CTE) avec la puce semi-conductrice pour éviter la fatigue des joints de soudure pendant le cycle thermique.
La définition des exigences de base pour les modules de puissance implique d'examiner une rigidité diélectrique élevée et une conductivité thermique élevée. Vous avez également besoin d’une capacité de transport de courant robuste. Un substrat céramique métallisé fiable constitue la base de ces mesures de performances. Il agit comme une interface critique entre la puce semi-conductrice génératrice de chaleur et le système de refroidissement. Lorsque vous montez un MOSFET en carbure de silicium, la densité du flux thermique est énorme. Le substrat doit évacuer cette chaleur instantanément tout en maintenant une isolation électrique stricte jusqu'à plusieurs kilovolts.

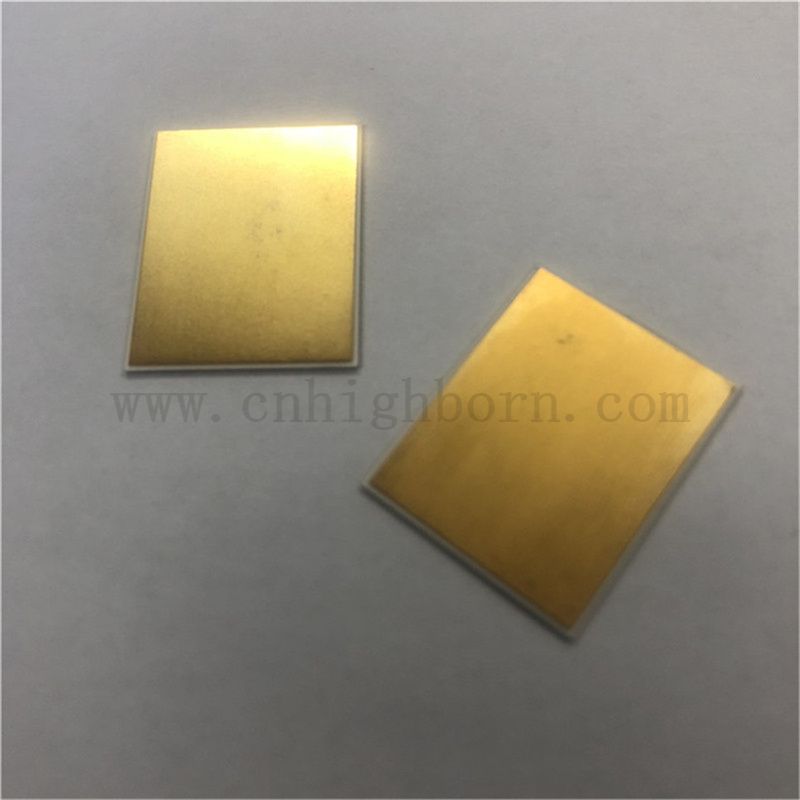

Le procédé de liaison directe du cuivre lie le cuivre de haute pureté directement à une base en céramique. Nous utilisons généralement du cuivre à haute conductivité sans oxygène (OFHC). Celui-ci utilise un processus de fusion eutectique cuivre-oxygène à haute température à environ 1 065 °C. L'atmosphère du four est étroitement contrôlée avec des traces d'oxygène. Cette méthode élimine le besoin de couches adhésives intermédiaires. Les adhésifs entravent généralement le transfert de chaleur et se dégradent sous des températures extrêmes. La liaison résultante est à la fois mécaniquement robuste et thermiquement efficace. Le liquide eutectique mouille la surface céramique et, lors du refroidissement, forme une liaison chimique et mécanique permanente.

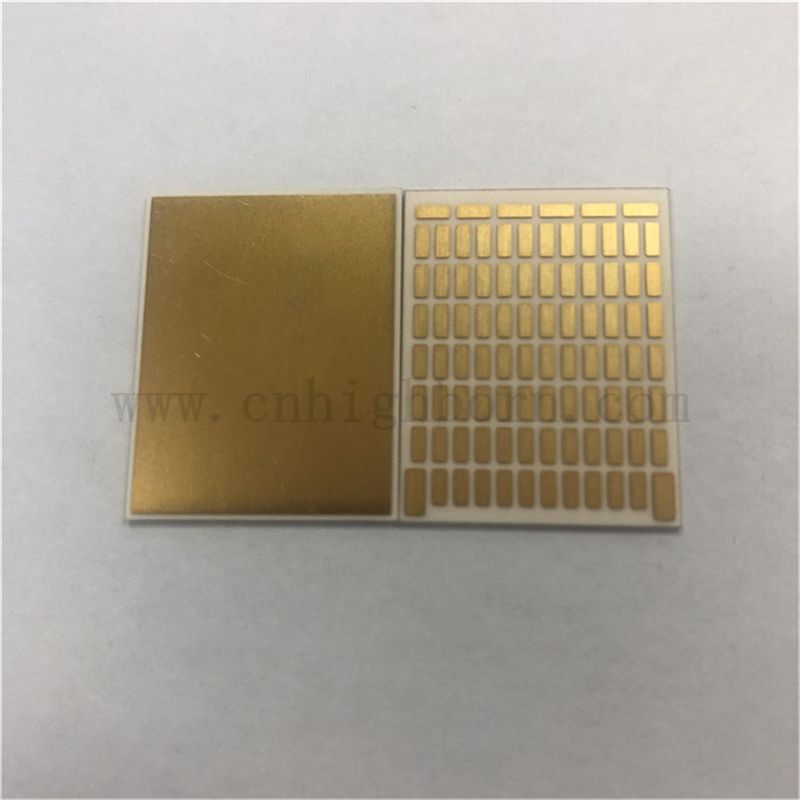

Le traitement de pré-collage et le contrôle qualité dictent le succès du module final. Les bases en céramique brute sont soumises à une découpe laser précise, à un traçage et à un nettoyage rigoureux. Nous ne pouvons tolérer aucun résidu organique ou contamination particulaire sur la surface en céramique. Des inspections critiques de la rugosité et de la planéité des surfaces sont nécessaires. Nous recherchons une valeur Ra spécifique pour garantir que le cuivre puisse adhérer à la céramique. Ces contrôles garantissent un mouillage eutectique uniforme et évitent les micro-vides interfaciaux lors du collage. Un vide à l’interface agit comme un isolant thermique, créant un point chaud qui finira par détruire la puce semi-conductrice.
Une céramique de cuivre à liaison directe surpasse systématiquement les cartes de circuits imprimés traditionnelles et les substrats métalliques isolés. Il gère facilement les environnements à haute tension et à haute température. Les cartes FR4 brûlent simplement sous ces charges. Les substrats métalliques isolés souffrent de la haute résistance thermique de leurs couches de polymère diélectrique. Les épaisses couches de cuivre d'un DBC transportent des courants massifs, tandis que la céramique assure une isolation électrique essentielle sans sacrifier la conductivité thermique. Cela en fait le seul choix viable pour les onduleurs de traction, les onduleurs solaires connectés au réseau et les entraînements de moteurs industriels lourds.
Nous devons également considérer le processus de mise en page et de gravure. Une fois le cuivre lié, nous appliquons une résine photosensible, exposons le motif du circuit et éliminons le cuivre indésirable. La chimie de gravure doit être suffisamment agressive pour éliminer le cuivre épais, mais suffisamment contrôlée pour éviter une grave sous-dépouille des traces. La sous-dépouille réduit la section transversale de la trace, ce qui augmente la résistance électrique et génère une chaleur indésirable. Nous surveillons de près le facteur de gravure sur la ligne de production pour maintenir l’intégrité des traces.
L'oxyde d'aluminium offre une conductivité thermique de 24 à 30 W/mK. Il offre une excellente stabilité mécanique et une rigidité diélectrique élevée. Nous utilisons généralement de l'Al₂O₃ d'une pureté de 96 % pour les applications DBC standard. Les 4 % restants sont constitués d'adjuvants de frittage comme la silice et la magnésie, qui contribuent à densifier la céramique lors de la cuisson. Ce matériau se lie naturellement au cuivre pendant le processus DBC en raison de son état d’oxyde existant. Il ne nécessite aucune pré-altération chimique. Il vous suffit de le nettoyer et de le faire passer dans le four de liaison.
Vous trouverez de l'Al₂O₃ dans les entraînements de moteurs industriels standard, l'électronique de puissance grand public et les modules IGBT de faible à moyenne puissance. Il est très fiable pour les applications où le flux thermique est gérable. La résistance mécanique est suffisante pour les profils de vibrations standards rencontrés dans les environnements d'usine. Lors de la conception avec Al₂O₃, nous limitons généralement l'épaisseur du cuivre à 0,3 mm pour éviter que le CTE plus élevé du cuivre ne fissure la céramique pendant le cycle thermique. Il s’agit d’un matériau stable et éprouvé qui constitue l’épine dorsale de l’industrie de l’électronique de puissance.
Le nitrure d'aluminium offre une conductivité thermique exceptionnelle, allant de 170 à 230 W/mK. Son CTE correspond étroitement aux puces en silicium et en carbure de silicium. Cette correspondance étroite du CTE réduit considérablement la contrainte de cisaillement sur le joint de soudure entre la puce et le substrat pendant le cycle d'alimentation. En tant que céramique non oxydée, l’AlN doit subir un processus de pré-oxydation contrôlé. Nous cuisons les substrats AlN nus dans une atmosphère oxydante à haute température. Cela crée une couche superficielle micro-mince critique d’Al₂O₃ avant que le cuivre puisse se lier avec succès.
Si la couche d’oxydation est trop fine, le cuivre ne collera pas. S'il est trop épais, la résistance thermique augmente, ce qui va à l'encontre de l'objectif de l'utilisation de l'AlN. Un substrat de circuit AlN DBC est idéal pour les onduleurs de traction EV, les modules RF haute puissance et les systèmes d'alimentation aérospatiaux. Ces applications exigent une extraction de chaleur maximale dans un encombrement le plus réduit possible. Le matériau est fragile, donc la manipulation lors de l'assemblage nécessite un outillage spécialisé pour éviter l'écaillage des bords.
L'alumine trempée à base de zircone offre une ténacité à la rupture supérieure à celle de l'Al₂O₃ standard. Nous ajoutons des particules d'oxyde de zirconium à la matrice d'alumine. Lorsqu'une fissure tente de se propager à travers le matériau, les particules de zircone subissent une transformation de phase qui augmente leur volume, pinçant ainsi la fissure. Il s'avère très utile pour les environnements soumis à des vibrations mécaniques extrêmes, tels que les équipements de forage de fond ou les véhicules tout-terrain lourds.
Le nitrure de silicium offre la plus haute résistance mécanique et fiabilité en matière de cycles thermiques. Il présente une très haute ténacité et une conductivité thermique modérée autour de 90 W/mK. Cependant, les fabricants associent généralement le Si₃N₄ au brasage métallique actif plutôt qu'au DBC standard en raison d'exigences de liaison complexes. Le procédé AMB utilise une pâte de brasage contenant des métaux actifs comme le titane pour réagir chimiquement avec le nitrure de silicium. Cela crée une liaison incroyablement solide qui peut résister à des milliers de chocs thermiques sévères sans se délaminer.
L'évaluation du compromis entre la dissipation thermique et la résistance mécanique est une tâche d'ingénierie primordiale. L'AlN favorise un transfert de chaleur rapide, tandis que le ZTA et le Si₃N₄ excellent en termes de ténacité. Vous devez calculer la résistance thermique sur l'ensemble de la pile de substrats pour garantir la stabilité opérationnelle. Nous utilisons l'analyse par éléments finis pour modéliser le flux de chaleur depuis la jonction semi-conductrice, à travers la soudure, jusqu'à la trace de cuivre, à travers la céramique et jusqu'à la plaque de base.
| Matériau | Conductivité thermique (W/mK) | CTE (ppm/K) | Résistance à la flexion (MPa) | Application principale |
|---|---|---|---|---|
| Al₂O₃ (96%) | 24 - 30 | 6,8 - 8,2 | 300 - 400 | IGBT standards, modules de puissance généraux |
| AIN | 170 - 230 | 4,5 - 4,7 | 300 - 450 | SiC/GaN haute densité, onduleurs EV |
| ZTA | 24 - 28 | 6,8 - 7,5 | 400 - 600 | Modules industriels à hautes vibrations |
| Si₃N₄ | 80 - 90 | 2,5 - 3,2 | 600 - 800 | Automobile à fiabilité extrême (AMB) |
Les configurations DBC utilisent généralement deux couches de cuivre. Ce revêtement symétrique supérieur et inférieur équilibre les contraintes de traction pendant le refroidissement. Les règles de symétrie de disposition empêchent le gauchissement du substrat, communément appelé effet de bande bimétallique. Si vous avez un grand tampon de cuivre massif en bas et de fines traces fortement gravées sur le dessus, le substrat se courbera comme une chips lorsqu'il refroidira après la température de liaison de 1 065 °C. Le maintien de cet équilibre est crucial pour un assemblage de modules fiable. Nous ajoutons souvent des coussinets de cuivre factices sur la face supérieure uniquement pour équilibrer les contraintes mécaniques.
Le CTE de la céramique interagit directement avec les couches de cuivre et la puce semi-conductrice. La gestion des contraintes de désadaptation au niveau de l'interface articulaire évite une défaillance prématurée. Les épaisseurs de cuivre standard vont de 0,127 mm à 0,3 mm. Les règles de conception dictent l'espacement des traces, les espaces d'isolation et le retrait des bords pour éviter les arcs électriques et les concentrations de contraintes mécaniques. Nous retirons le cuivre du bord de la céramique d'au moins 0,5 mm. Cela empêche la formation d'arcs électriques sur le bord et empêche l'apparition de microfissures au niveau de la limite céramique, là où la contrainte est la plus élevée.
La capacité actuelle est directement liée à l’épaisseur du cuivre et à la largeur des traces. Nous calculons la section transversale requise en fonction du courant continu maximum et de l'augmentation de température admissible. Pour un module de 200 A, vous aurez peut-être besoin de cuivre de 0,3 mm d'épaisseur avec des traces très larges. Vous devez également concevoir des courants de pointe, qui peuvent être dix fois supérieurs à la valeur nominale continue pendant quelques millisecondes. La masse thermique du cuivre épais aide à absorber ces pics d’énergie transitoires avant qu’ils ne puissent surchauffer la céramique.
Une dilatation thermique inadaptée entre les épaisses couches de cuivre et la base en céramique provoque des contraintes lors de cycles d'alimentation agressifs. Le cuivre veut se dilater beaucoup plus vite que la céramique. Cela conduit à un délaminage aux bords des traces de cuivre. Atténuez ce problème en mettant en œuvre des conceptions en cuivre à alvéoles ou en échelonnant les bords en cuivre. Un bord étagé réduit la concentration des contraintes à l'interface. La transition vers l'AMB constitue une solution aux exigences extrêmes de fiabilité, car le joint brasé est beaucoup plus ductile que la liaison eutectique.
Nous testons cela en utilisant des chambres à chocs thermiques sévères. Nous cyclerons les substrats de -40°C à +150°C pendant des milliers de cycles. Nous les inspectons ensuite par microscopie acoustique à balayage. SAM utilise des ondes sonores à haute fréquence pour détecter les espaces d'air microscopiques entre le cuivre et la céramique. Si nous constatons un délaminage commençant aux coins des traces, nous savons que le design doit être ajusté. Parfois, le simple fait d’arrondir les coins des plots de cuivre dans la disposition peut augmenter considérablement la durée de vie.
Des couches d’oxydation incohérentes sur AlN conduisent à de faibles liaisons eutectiques et à des points chauds localisés. Si l'atmosphère du four fluctue pendant la cuisson de pré-oxydation, la couche d'oxyde sera inégale. Cela compromet l’intégrité du module. Spécifiez des mesures de contrôle qualité strictes pour la résistance au pelage. Nous soudons un fil à une pastille de cuivre et le tirons à un angle de 90 degrés jusqu'à ce qu'il se brise. Nous mesurons la force nécessaire en Newtons par millimètre. Utilisez le balayage par ultrasons pour détecter les vides microscopiques avant l'assemblage.
Nous effectuons également une analyse transversale à l’aide d’un microscope électronique à balayage. Nous découpons le substrat, polissons le bord et examinons la ligne de liaison sous un fort grossissement. Nous voulons voir une transition continue et uniforme du cuivre à l’oxyde de cuivre, puis à l’oxyde d’aluminium et au nitrure d’aluminium. Tout espace ou phase intermétallique fragile indique une défaillance du processus. Le contrôle du profil du four d’oxydation est le secret le mieux gardé des principaux fabricants de substrats AlN.
La poudre d'AlN et les processus de fabrication sont nettement plus coûteux et ont des délais de livraison plus longs que ceux de l'Al₂O₃. La poudre brute nécessite une grande pureté et une manipulation spécialisée pour empêcher l’absorption d’humidité. Utilisez Al₂O₃ pour le prototypage et les variantes à faible consommation. Réservez l'AlN uniquement pour les applications à haute densité de puissance où les budgets thermiques dictent sa nécessité. Ne spécifiez pas AlN uniquement pour une marge de sécurité si les calculs thermiques montrent qu'Al₂O₃ maintiendra la température de jonction dans les limites.
Travaillez en étroite collaboration avec votre équipe d’approvisionnement pour prévoir avec précision la demande d’AlN. Les délais de livraison des substrats AlN de haute qualité peuvent s'étendre jusqu'à plusieurs mois en cas de pénurie dans l'industrie. Qualifiez plusieurs fournisseurs dès le début de la phase de conception. Assurez-vous que les deux fournisseurs peuvent répondre à vos spécifications spécifiques en matière de résistance au pelage et de vide. Une stratégie à double source protège votre ligne de production des perturbations inattendues dans la chaîne d’approvisionnement en matières premières.
La sélection du bon partenaire de fabrication garantit une fiabilité à long terme. Vous avez besoin d'un fournisseur qui comprend la métallurgie et la céramique. Utilisez cette liste de contrôle pour évaluer les fournisseurs potentiels avant de signer un contrat de production :
Demandez des rapports de traçabilité sur la pureté de la poudre céramique, vérifiant spécifiquement 96 % contre 99,6 % d'Al₂O₃.
Vérifiez la documentation sur la teneur en oxygène du cuivre pour garantir une liaison eutectique optimale.
Vérifiez les normes de résistance au pelage et les exigences minimales en N/mm. On recherche au moins 50 N/cm.
Examinez les limites des cycles de choc thermique et les caractéristiques des décharges partielles.
Évaluez les compétences des fournisseurs en matière de gravure fine et de finitions de surface comme Ni/Au, Ag ou OSP.
Confirmez l’utilisation de tests non destructifs par ultrasons pour l’inspection des vides sur chaque lot de production.
Auditez leurs contrôles de processus de pré-oxydation si vous achetez des substrats AlN.
Examinez leurs capacités de tolérance dimensionnelle pour la découpe laser et le perçage de trous.
Le choix du matériau céramique détermine le plafond thermique et la durée de vie mécanique du module de puissance. Al₂O₃ reste le choix pragmatique pour les applications standards. L'AlN n'est pas négociable pour le conditionnement de semi-conducteurs haute densité et à large bande interdite. Basez votre décision sur un calcul strict de la résistance thermique requise, des profils de cycles thermiques attendus et de l'empreinte du module cible. Ne devinez pas ; exécuter les simulations thermiques et les valider avec des tests physiques.
Contactez les fabricants de substrats dès le début de la phase de conception pour demander des fiches techniques détaillées sur les matériaux.
Examinez les rapports d’épaisseur cuivre/céramique pour garantir la stabilité mécanique pendant les cycles thermiques.
Procurez-vous des échantillons physiques pour des tests rigoureux d’impédance thermique et de résistance au pelage.
Cartographiez les charges de courant attendues pour déterminer l’épaisseur exacte du cuivre requise.
Effectuez des inspections SAM sur toutes les constructions de prototypes avant de vous engager dans une mise en page finale.
R : DBC repose sur une fusion eutectique à haute température entre le cuivre et l'oxygène pour se lier directement à la céramique. AMB utilise un alliage de brasage métallique actif, contenant généralement du titane, pour lier chimiquement le cuivre. L'AMB offre une plus grande fiabilité pour le cyclage thermique, en particulier avec le nitrure de silicium.
R : AlN est une céramique sans oxyde. Le procédé DBC nécessite de l'oxygène pour former le liquide eutectique qui lie le cuivre au substrat. La pré-oxydation de l'AlN crée une fine couche d'oxyde d'aluminium sur la surface, permettant au cuivre de mouiller et de se lier avec succès.
R : Les épaisseurs de cuivre DBC standard vont de 0,127 mm à 0,3 mm. Bien qu'un cuivre plus épais jusqu'à 0,5 mm soit possible, il augmente considérablement les contraintes thermomécaniques sur la céramique pendant les cycles de température, augmentant ainsi le risque de fracture ou de délaminage du substrat.
R : Le revêtement symétrique équilibre les contraintes thermomécaniques sévères générées lors des phases de collage à haute température et de refroidissement ultérieur. Sans cuivre des deux côtés, les taux d’expansion différents entre le cuivre et la céramique entraîneraient la déformation ou l’éclatement du substrat.
R : Choisissez Al₂O₃ pour les applications industrielles standard où le coût est une priorité et où les charges thermiques sont gérables. Sélectionnez AlN pour les conceptions à haute densité de puissance, telles que les onduleurs EV, où une dissipation thermique supérieure et une correspondance CTE étroite avec les puces en carbure de silicium sont strictement requises.
R : Le délaminage résulte généralement d’un cycle thermique sévère. L'inadéquation du coefficient de dilatation thermique entre l'épaisse couche de cuivre et la céramique AlN crée une contrainte de cisaillement à l'interface, provoquant finalement la fatigue et la séparation de la liaison eutectique.
