Les systèmes de microfiltration sont confrontés à une tension technique inhérente : atteindre une rétention absolue au niveau du micron sans provoquer de goulots d'étranglement inacceptables dans le débit du système. Les exploitants des installations doivent équilibrer l'élimination stricte des agents pathogènes et des particules avec les exigences hydrauliques de l'usine. Un mauvais calcul du débit des supports céramiques entraîne un encrassement prématuré du système, une perte de charge excessive, une augmentation des coûts énergétiques pour le pompage et des temps d'arrêt inattendus dans les opérations de traitement de l'eau industrielle ou municipale. Prédire et maintenir avec précision le débit d’un filtre céramique diatomite nécessite une évaluation rigoureuse de ses propriétés physiques. Vous devez comprendre la porosité du support, la mécanique du frittage et la dynamique des fluides. De plus, les cycles de maintenance opérationnelle dictent directement la perméabilité à long terme. La maîtrise de ces variables garantit une filtration continue et efficace sans compromettre la qualité de l’eau. Nous détaillerons les mécanismes exacts qui régissent le débit et comment optimiser vos cycles de filtration pour une disponibilité opérationnelle maximale.
Perméabilité vs rétention : le débit est fondamentalement régi par la structure des pores de la terre de diatomées frittée ; Des valeurs de micron plus fines augmentent de manière exponentielle la résistance à l'écoulement par rapport aux supports non céramiques standard.
Pression et perte de charge : Le maintien d'un débit de service constant (souvent de base autour de 1,0 USGPM/pied carré pour l'eau potable) nécessite une surveillance continue de la pression différentielle et de la perte de charge pour identifier les limites du cycle de filtration.
Variables du fluide source : La turbidité de l'influent, la concentration de matières en suspension et la dynamique du prétraitement chimique dictent directement le taux de formation du gâteau de filtration et la dégradation ultérieure du débit.
Gestion du cycle de vie : la viabilité opérationnelle de ces filtres repose sur des déclencheurs précis de lavage à contre-courant, le suivi de la turbidité des effluents et, le cas échéant, la gestion de l'alimentation corporelle pour maintenir la perméabilité au fil du temps.

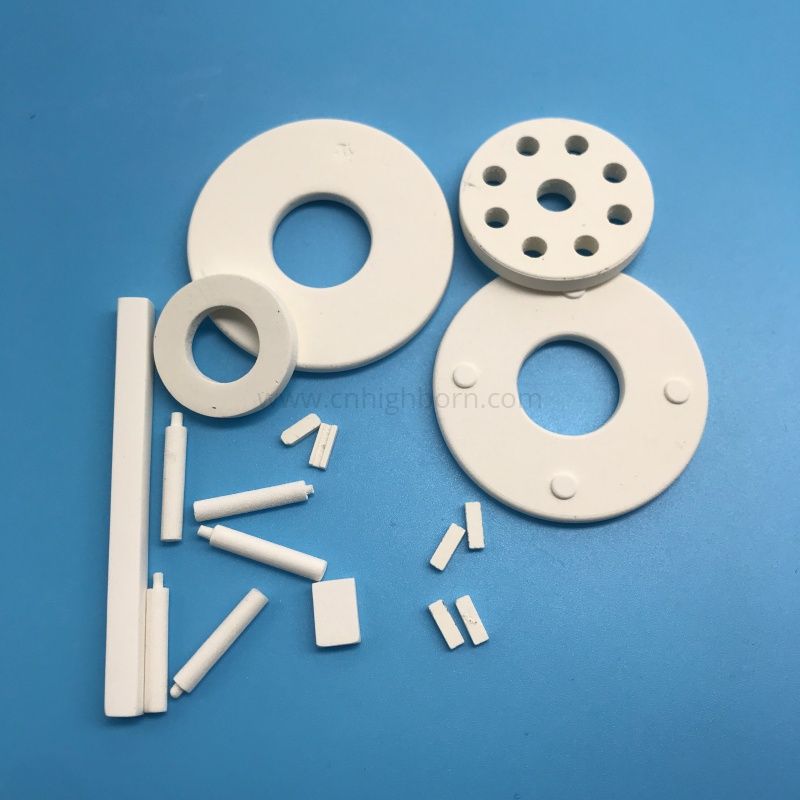

Un filtre céramique poreux à diatomées repose sur une matrice structurelle hautement spécifique pour fonctionner efficacement dans les environnements à forte demande. Le processus de fabrication implique une calcination et un frittage, qui fusionnent des frustules microscopiques de diatomées à des températures extrêmes. Cette liaison thermique crée un cadre rigide et hautement poreux capable de piéger les fines particules tout en laissant passer le fluide. Le dimensionnement et la classification physique des particules brutes de terre de diatomées avant le frittage dictent directement les caractéristiques de perméabilité et d'écoulement du lit résultantes. Les ingénieurs sélectionnent des qualités spécifiques de matières premières pour obtenir une dynamique d’écoulement ciblée, sachant qu’un tassement plus serré des particules entraîne une perméabilité plus faible.
Ce volume de vide inhérent, souvent compris entre 60 % et 85 %, détermine la perméabilité de la base avant qu'un fluide ne soit introduit dans le système. Malgré cette fraction de vide élevée, la céramique de diatomée frittée présente une résistance élevée à l'écoulement par rapport aux supports traditionnels non céramiques ou polymères. La structure microscopique et complexe du canal force l'eau à travers un labyrinthe, limitant intrinsèquement la vitesse pour assurer une rétention absolue des particules. Lorsque vous mesurez le flux d’eau propre de ces éléments, la résistance de base est immédiatement apparente par rapport aux filtres plissés en polymère. La matrice céramique ne fléchit pas et ne se dilate pas sous la pression, ce qui signifie que la structure des pores reste statique et que la perméabilité est une constante physique fixe de l'élément fabriqué.
Les valeurs nominales et absolues en microns limitent le passage des fluides à travers la matrice céramique. Une note absolue garantit la rétention des particules à une taille spécifique, nécessitant des pores uniformément serrés sur toute la profondeur du support. Cette uniformité limite la surface de section transversale disponible pour le passage du fluide, ce qui a un impact direct sur le débit maximal réalisable. Lors de la spécification d'un filtre pour l'élimination des agents pathogènes, tels que Cryptosporidium, la taille absolue des pores doit être strictement contrôlée, ce qui réduit intrinsèquement la perméabilité de l'élément.
La tortuosité définit la complexité et la longueur du trajet du fluide à travers la matrice céramique. Une tortuosité élevée crée une résistance de base importante à l'écoulement, car le fluide doit parcourir des virages serrés, des impasses et des passages étroits plutôt que de s'écouler en ligne droite. Le rapport entre la longueur réelle du trajet et l’épaisseur rectiligne de la paroi céramique détermine le facteur de tortuosité. Dans les céramiques de diatomées, ce facteur est exceptionnellement élevé en raison de la forme irrégulière des diatomées fondues. Cette géométrie interne complexe offre d'excellentes capacités de filtration en profondeur, mais elle nécessite une pression d'entraînement plus élevée pour maintenir un débit spécifique par rapport aux médias à plus faible tortuosité.
La géométrie physique du filtre a un impact sur la surface totale disponible pour la perméation des fluides. Les éléments cylindriques offrent une dynamique d'écoulement différente de celle des plaques plates. La maximisation de la surface active dans un volume de récipient donné augmente directement le débit volumétrique total. Lors de la conception d'un skid de filtration, les ingénieurs doivent calculer la surface totale requise en fonction du débit cible et de la capacité de flux spécifique du support céramique. Le fait d'emballer plus de surface dans un encombrement réduit réduit la taille globale du récipient sous pression, économisant ainsi de l'espace au sol et des coûts de matériaux.
La relation mathématique entre la surface active et le débit est linéaire, en supposant une pression et une viscosité du fluide constantes. L'expansion de la surface répartit la charge particulaire sur une région plus large, retardant ainsi l'apparition de la perte de charge terminale. Par exemple, doubler le nombre d'éléments en céramique dans un boîtier réduira de moitié le débit par élément si le débit total du système reste constant. Cette réduction du flux localisé prolonge considérablement la durée d'exécution entre les cycles de nettoyage, car les particules s'accumulent plus lentement à la surface du support. Un dimensionnement approprié du récipient et un espacement approprié des éléments sont essentiels pour garantir une distribution uniforme du débit et maximiser l’utilisation de la surface disponible.
La loi de Darcy régit l'écoulement des fluides à travers des milieux poreux. Il indique que la vitesse d’écoulement est directement proportionnelle au gradient de pression et à la perméabilité, et inversement proportionnelle à la viscosité du fluide. La relation entre la pression de la pompe d'alimentation, la pression différentielle à travers la paroi en céramique et la vitesse d'écoulement qui en résulte est fondamentale pour la conception du système. Les opérateurs doivent surveiller en permanence la différence de pression pour comprendre la santé hydraulique du système. À mesure que les particules s’accumulent, la résistance augmente, ce qui nécessite davantage de pression pour maintenir le même débit.
La perte de charge fait référence à la résistance à l'écoulement provoquée par l'accumulation de particules sur et à l'intérieur du média filtrant. Le suivi de la progression de l’accumulation de perte de charge dicte la fin d’un cycle de filtration sûr. Dans un système à débit constant, la pompe d'alimentation utilise un entraînement à fréquence variable pour augmenter la pression à mesure que la perte de charge augmente. Une fois que la pompe atteint sa pression de fonctionnement maximale ou que la pression différentielle dépasse les limites structurelles de l'élément en céramique, le cycle doit être terminé. Comprendre le taux de développement des pertes de charge permet aux opérateurs de prédire les intervalles de maintenance et d'optimiser les programmes de lavage à contre-courant.
La concentration et la répartition granulométrique des matières en suspension dans l’eau d’afflux ont un impact important sur le débit. Des charges de turbidité élevées aveuglent rapidement les pores microscopiques d’un élément céramique poreux à base de terre de diatomées . Lorsque l’eau de source connaît un pic soudain de matières en suspension, peut-être en raison de fortes précipitations ou d’un dysfonctionnement du processus, le taux de formation du gâteau de filtration s’accélère considérablement. Cette accumulation rapide obstrue les voies de fluide, entraînant une forte diminution du débit ou une augmentation rapide de la pression différentielle.
Les prétraitements chimiques, tels que les coagulants ou les floculants, modifient les caractéristiques physiques de ces solides. Des changements de concentration infimes dans ces produits chimiques peuvent accélérer la pression différentielle si le floc qui en résulte est trop collant ou dense. La filtration de fluides à haute turbidité sans prétraitement ou coagulation adéquats entraîne une réduction rapide du débit, provoquant des arrêts prématurés du système. À l’inverse, l’optimisation du processus de coagulation crée un flocage poreux et facile à gérer qui forme un gâteau de filtration perméable, prolongeant ainsi la durée de fonctionnement et maintenant un débit stable sur une période plus longue.
La température et la viscosité du fluide partagent une relation inverse. À mesure que la température de l’eau baisse, sa viscosité augmente, la rendant plus épaisse et plus difficile à faire passer à travers les pores serrés de la céramique. Les variations saisonnières de température de l’eau de source modifient le débit à travers une matrice céramique rigide. Un système conçu pour fonctionner à un débit spécifique en été peut avoir du mal à atteindre ce même débit en hiver sans dépasser les limites de pression.
Les opérateurs doivent établir des attentes de base pour les opérations hivernales par rapport aux opérations estivales, nécessitant souvent des ajustements de la pompe ou une réduction du débit pendant les mois les plus froids pour éviter de dépasser les limites maximales de pression différentielle. Des facteurs de correction de température doivent être appliqués lors du calcul du flux d’eau propre attendu d’un élément en céramique. Le fait de ne pas tenir compte des changements de viscosité entraînera des pompes d'alimentation sous-dimensionnées et de fréquentes alarmes de haute pression pendant le fonctionnement par temps froid. La surveillance de la température d’entrée est une pratique standard pour maintenir des performances hydrauliques constantes tout au long de l’année.
La filtration passe de la filtration en profondeur dans les pores en céramique à la filtration en surface à mesure que les particules s'accumulent. Cette accumulation forme un gâteau de filtration à la surface du média. Une fois établie, la perméabilité du gâteau de filtration lui-même devient finalement le principal goulot d'étranglement déterminant le débit du système. La matrice céramique agit simplement comme une structure de support pour ce gâteau. La gestion de la porosité de cette couche est essentielle pour un débit soutenu. Si le gâteau devient hautement compressible, il s'effondrera sous la pression, obstruant le filtre et interrompant complètement l'écoulement.
Les caractéristiques physiques des matières en suspension dictent la nature du gâteau de filtration. Les particules rigides et granulaires forment un gâteau très poreux qui permet à l'eau de passer facilement, ce qui entraîne une lente augmentation de la perte de charge. À l’inverse, la matière organique, les algues ou les flocs gélatineux forment une couche dense et imperméable qui restreint rapidement l’écoulement. Les opérateurs doivent analyser la nature des solides entrants pour prédire comment le gâteau de filtration se comportera sous pression. Dans de nombreux cas, une préfiltration est nécessaire pour éliminer les solides compressibles avant qu’ils n’atteignent le support céramique.
Une alimentation continue du corps DE est utilisée pour maintenir la porosité du gâteau de filtration accumulé. L’injection de terre de diatomées fraîche dans le flux d’affluent crée une matrice poreuse aux côtés des contaminants piégés. Cette accumulation continue d'alimentation corporelle limite la vitesse de développement de la perte de charge, retardant ainsi efficacement la chute de pression terminale. Les particules DE ajoutées agissent comme des espaceurs rigides à l’intérieur du gâteau, empêchant les solides compressibles de s’effondrer et scellant les passages de fluide.
L'optimisation du taux d'alimentation du corps empêche le gâteau de filtration de comprimer et d'obstruer les pores de la céramique, prolongeant ainsi la durée du débit optimal. Le débit de dosage doit être soigneusement calibré en fonction de la concentration et de la nature des matières en suspension entrantes. Trop peu d’aliment corporel ne parviendra pas à maintenir la porosité du gâteau, tandis qu’un excès d’aliment corporel consommera inutilement des consommables et remplira rapidement l’espace disponible dans le boîtier du filtre. Les systèmes de dosage automatisés liés aux turbidimètres d’influent offrent le contrôle le plus précis des taux d’injection d’aliments corporels.
Les opérateurs choisissent généralement entre deux modes principaux : permettre au débit de baisser alors que la pression reste constante, ou augmenter la pression de la pompe pour maintenir un débit constant. La norme industrielle de 1,0 USGPM/pied carré pour les systèmes d'eau potable souligne pourquoi il est préférable de maintenir un débit de service constant. Il permet aux opérateurs de suivre facilement la progression de la perte de pression et de prédire avec précision le comportement du système. En surveillant le taux d'augmentation de la pression, le personnel de maintenance peut planifier des cycles de lavage à contre-courant avant que la perte de charge terminale ne perturbe les opérations de l'usine.
Les réalités opérationnelles et les coûts énergétiques associés au forçage d’un débit constant augmentent considérablement à mesure que la perte de charge augmente vers la fin du cycle. La pompe d'alimentation doit consommer davantage d'énergie électrique pour vaincre la résistance croissante du gâteau de filtration. Dans un système à pression constante, la consommation d'énergie reste relativement stable, mais la baisse du débit peut entraîner des problèmes en aval si le processus nécessite un approvisionnement constant en eau filtrée. La sélection de la stratégie de contrôle appropriée dépend des exigences hydrauliques spécifiques de l'installation et des capacités de l'équipement de pompage.

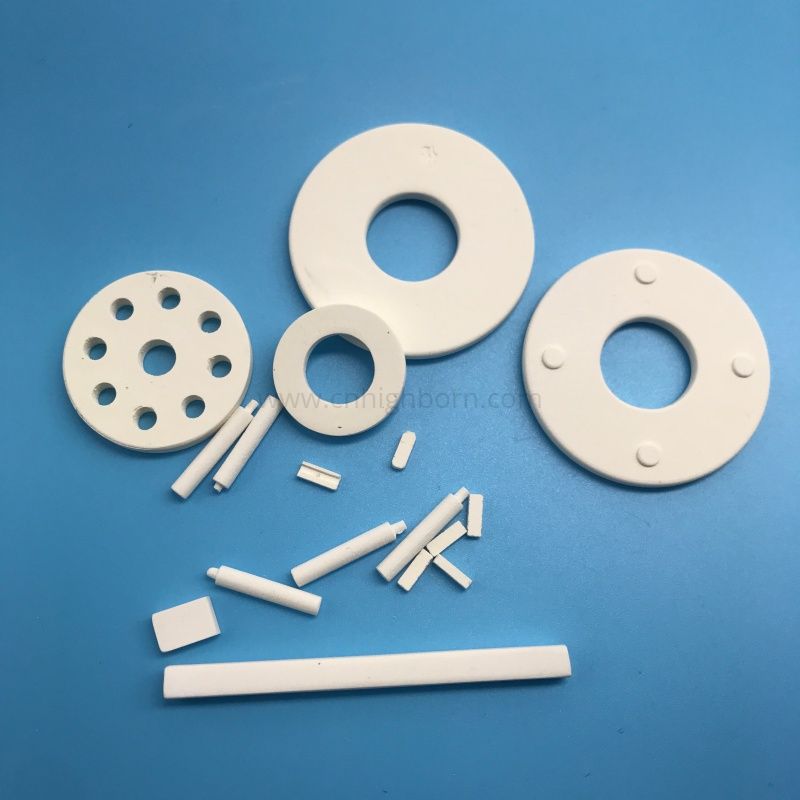

Une plaque de filtration en céramique réutilisable doit posséder une résistance mécanique élevée lorsqu'elle est soumise à des pressions différentielles élevées. Pousser de grands volumes d’eau à travers des pores restreints génère une contrainte physique importante sur le support. Il existe un risque distinct de microfractures ou de dégradation du fluide si les débits et les pressions dépassent les tolérances spécifiées par le fabricant. Une défaillance structurelle compromet la rétention absolue, permettant aux agents pathogènes et aux particules de contourner la barrière de filtration et de contaminer le flux d'effluents.
La conception du boîtier du filtre et la méthode de fixation des plaques en céramique jouent un rôle majeur dans le maintien de l'intégrité structurelle. Une répartition inégale de la pression ou des vibrations mécaniques peuvent induire des concentrations de contraintes conduisant à des fissures. Des procédures d'installation appropriées, y compris l'utilisation de joints et de spécifications de couple appropriés, sont obligatoires pour éviter les dommages mécaniques. Des inspections visuelles de routine et des tests d'intégrité, tels que des tests de chute de pression, vérifient que le support céramique reste intact et capable de fournir les performances de filtration requises.
Trouver un équilibre entre un débit élevé et l’élimination stricte des agents pathogènes nécessite un cadre décisionnel clair. La réduction du log de Cryptosporidium et de Giardia nécessite des structures de pores serrées, qui limitent intrinsèquement la vitesse d'écoulement. Vous ne pouvez pas maximiser les deux variables simultanément ; un compromis doit être trouvé en fonction des exigences réglementaires spécifiques et des objectifs de production de l'installation.
| Type de support | Débit initial | Rétention des agents pathogènes (réduction du journal) | Cycle de vie et maintenance |
|---|---|---|---|
| Polymère jetable | Haut | Variable basée sur la note | À usage unique, remplacement fréquent |
| Assiette en céramique réutilisable | Modéré | Élevé (indice de micron absolu) | Nettoyable, durée de vie de plusieurs années |
| Filtration sur sable | Très haut | Faible (nécessite un traitement secondaire) | Lavable à contre-courant, longue durée de vie |
| Bioréacteur à membrane | Faible | Très haut | Nettoyage chimique intensif |
La stabilité opérationnelle à long terme de l'utilisation de supports céramiques nettoyables et réutilisables l'emporte souvent sur les alternatives polymères jetables dans les environnements à haut débit, à condition que le système soit conçu pour gérer les caractéristiques spécifiques de perte de charge de la céramique. Même si les dépenses d'investissement initiales pour les plaques en céramique peuvent être plus élevées, l'élimination des cartouches filtrantes consommables et les coûts de main-d'œuvre associés pour le remplacement génèrent des économies significatives sur la durée de vie de l'équipement.
Les chutes soudaines de débit proviennent généralement d’un encrassement organique, d’un tartre ou d’huiles et de graisses obstruant les pores de la céramique. Ces contaminants créent un film imperméable sur la surface du support, rendant le lavage à contre-courant standard inefficace. La mise en œuvre de stratégies de préfiltration protège le support céramique et stabilise le flux. L'utilisation de tamis grossiers, de filtres à sable ou d'unités de flottation à air dissous élimine les solides en vrac et les matières organiques avant qu'ils n'atteignent l'étape sensible de microfiltration.
La surveillance de la chimie de l’eau influente est essentielle pour prédire les événements de tartre. Des concentrations élevées de calcium, de magnésium ou de silice peuvent précipiter hors de la solution et bloquer définitivement les pores de la céramique. L'ajustement du pH ou l'injection de produits chimiques antitartre atténuent ce risque. Lorsqu’un encrassement organique est suspecté, les opérateurs doivent analyser la source d’eau pour détecter toute activité biologique ou toute contamination par des hydrocarbures. L'identification de l'encrassement spécifique permet le développement de protocoles de nettoyage chimique ciblés pour restaurer la perméabilité.
L’établissement de critères stricts pour lancer un cycle de nettoyage est obligatoire pour maintenir des débits constants. Les opérateurs doivent intégrer une surveillance continue de la turbidité des effluents avec un suivi des pertes de charge pour identifier les percées ou l'aveuglement du gâteau. Des protocoles d'arrêt opérationnel absolu doivent être appliqués lorsque la perte de charge maximale du terminal est atteinte et le débit doit être suspendu. La restauration du filtre en céramique à sa perméabilité de base nécessite une mécanique précise, utilisant un lavage à contre-courant à flux inversé ou un nettoyage chimique ciblé pour dissoudre le tartre et les matières organiques piégés.
Surveillez en permanence la pression différentielle et définissez des alarmes automatisées pour 80 % de la perte de charge terminale.
Initier un lavage à contre-courant à contre-courant en utilisant de l’eau effluente propre à une vitesse suffisante pour déloger le gâteau de filtration.
Injectez de l'air comprimé pendant le cycle de lavage à contre-courant pour créer des turbulences et récurer la surface en céramique.
Effectuez une procédure de nettoyage chimique sur place en utilisant de l'hypochlorite de sodium pour l'encrassement organique ou de l'acide citrique pour le tartre minéral.
Effectuez un test de flux d’eau propre après la maintenance pour vérifier que la perméabilité de base a été restaurée.
Lancer des tests pilotes avec un sillage de l’eau de source réelle pour déterminer de manière empirique les taux d’encrassement et le flux optimal.
Établissez des paramètres opérationnels de base pour les variations de température estivales et hivernales afin d’éviter les défauts de pression.
Intégrez des capteurs de pression différentielle automatisés pour déclencher des cycles de lavage à contre-courant avant qu'une perte de charge terminale ne se produise.
Optimisez les étapes de préfiltration pour éliminer les matières organiques et les huiles en vrac qui provoquent un aveuglement irréversible de la céramique.
R : Le débit de service standard de l'industrie pour les applications d'eau potable est généralement d'environ 1,0 USGPM/pied carré. Ce débit constant permet aux opérateurs de surveiller la perte de pression avec précision et de prédire quand un rétrolavage est nécessaire.
R : La perte de charge est la résistance à l'écoulement causée par les particules piégées. Dans un système à pression constante, l’augmentation de la perte de charge réduit directement le débit. Dans un système à débit constant, les pompes doivent travailler plus fort pour surmonter la perte de charge jusqu'à ce que la pression terminale soit atteinte.
R : Oui. La viscosité du fluide est inversement proportionnelle à la température. L'eau plus froide est plus visqueuse et plus difficile à faire passer à travers les pores microscopiques de la céramique, ce qui entraîne une pression différentielle plus élevée et des débits réduits pendant les mois d'hiver.
R : Les chutes soudaines sont généralement causées par un encrassement prématuré. Cela inclut des pics de turbidité élevés dans l’eau de source, des encrassements organiques, du tartre minéral ou l’introduction d’huiles et de graisses qui aveuglent rapidement la surface céramique.
R : Le débit est rétabli par un lavage mécanique à contre-courant à contre-courant pour déloger le gâteau de filtration. En cas d'encrassement organique ou de tartre, un nettoyage chimique ciblé à l'aide d'acides ou d'oxydants est nécessaire pour nettoyer la structure des pores internes.
R : La filtration à débit constant utilise une pression de pompe variable pour maintenir un débit constant lorsque le filtre s'encrasse. La filtration à pression constante applique une force constante, provoquant une diminution progressive du débit à mesure que le gâteau de filtration se forme et que la résistance augmente.
