Pourquoi les substrats céramiques métallisés changent-ils la donne en électronique ? En matière de performances des appareils, le bon substrat peut faire toute la différence. Les céramiques métallisées sont connues pour leurs propriétés thermiques, électriques et mécaniques exceptionnelles, ce qui en fait le choix idéal pour l'électronique haute performance. Dans cet article, nous verrons comment ces substrats avancés améliorent la fiabilité de l'électronique de puissance, des boîtiers LED et au-delà. Vous découvrirez pourquoi la céramique métallisée est indispensable dans les appareils modernes, garantissant à la fois efficacité et durabilité.

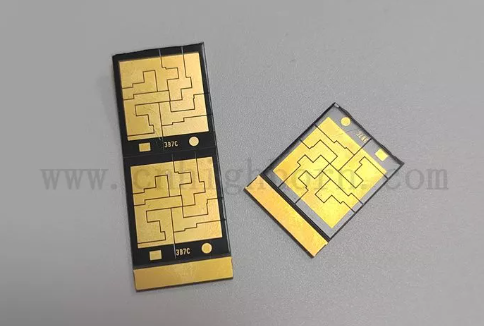

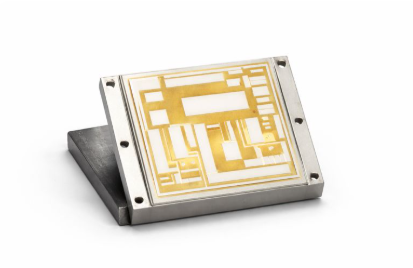

Les substrats céramiques métallisés sont des matériaux utilisés dans les emballages électroniques pour monter et connecter des composants. Ils sont composés d'une base en céramique, généralement constituée de matériaux comme l'alumine, le nitrure d'aluminium ou l'oxyde de béryllium, qui sont ensuite recouverts d'une fine couche métallique. Cette couche métallique améliore la conductivité, l'adhérence et les propriétés thermiques de la céramique, permettant au substrat de fonctionner dans des applications à haute puissance.
Matériel | Conductivité thermique | Isolation électrique | Applications courantes |
Alumine (Al2O3) | Modéré | Haut | Usage général, économique |
Nitrure d'aluminium (AlN) | Haut | Modéré | Electronique de puissance, dissipation thermique élevée |
Oxyde de béryllium (BeO) | Très haut | Haut | Applications spécialisées hautes performances |
La métallisation des substrats céramiques consiste à appliquer une fine couche métallique (généralement de l'argent, du cuivre ou de l'or) sur la surface céramique. Cela améliore la conductivité thermique et la conductivité électrique du matériau. Le revêtement métallique améliore également l'adhésion du substrat aux autres composants de l'assemblage. Les céramiques métallisées peuvent être utilisées dans des applications où les céramiques standards ne suffiraient pas en raison de leur incapacité à conduire efficacement la chaleur ou l’électricité.
Commentaire : Les céramiques métallisées rassemblent le meilleur des deux mondes : la céramique pour l'isolation et les métaux pour la conductivité, ce qui les rend polyvalentes pour diverses applications électroniques.
Gestion thermique
L’un des principaux avantages des substrats céramiques métallisés réside dans leurs capacités de gestion thermique. Dans les applications de forte puissance, la gestion de la chaleur est cruciale pour les performances et la longévité des composants électroniques. Les céramiques métallisées, en particulier celles contenant du nitrure d'aluminium, offrent une excellente conductivité thermique, dissipant efficacement la chaleur des composants sensibles, évitant ainsi la surchauffe.
Isolation électrique et conductivité
Si les céramiques sont d’excellents isolants, elles peuvent être de mauvais conducteurs d’électricité. La métallisation résout ce problème en ajoutant une couche conductrice, permettant au substrat d'agir à la fois comme isolant et comme conducteur, selon l'application. Cet équilibre est essentiel dans l’électronique de puissance et les circuits haute fréquence, où l’isolation électrique et la conductivité sont requises dans différentes parties du composant.
Résistance mécanique et durabilité
Les substrats céramiques métallisés offrent une résistance mécanique exceptionnelle, ce qui les rend très durables dans des environnements exigeants. Leur résistance aux cycles thermiques, aux contraintes mécaniques et aux vibrations les rend idéales pour l'électronique automobile, aérospatiale et industrielle, où la fiabilité est essentielle.
Résistance à la corrosion et à l'usure
Un autre avantage majeur est leur résistance à la corrosion et à l’usure. Les céramiques métallisées, en particulier celles recouvertes de revêtements comme l'or ou l'argent, résistent à la dégradation causée par des facteurs environnementaux tels que l'humidité, les produits chimiques et les températures élevées. Cela les rend adaptés aux environnements difficiles où les matériaux traditionnels peuvent échouer.
Conseil : lors de la sélection d'un substrat en céramique métallisé, assurez-vous qu'il répond à vos besoins spécifiques en matière de dissipation thermique, de résistance mécanique et de résistance à l'environnement. Le nitrure d'aluminium est excellent pour la gestion thermique, tandis que l'alumine est idéale pour les solutions rentables.
Électronique de puissance ： Dans l'électronique de puissance, les substrats céramiques métallisés sont utilisés dans les modules de puissance, les onduleurs et les dispositifs de commutation. Leur capacité à supporter des températures élevées et à assurer une gestion efficace de la chaleur les rend indispensables dans ces applications, où un fonctionnement fiable est crucial pour l'efficacité.
Emballage LED : la technologie LED bénéficie des céramiques métallisées en raison de leur capacité à gérer la chaleur et à fournir des propriétés électriques stables. Les substrats en céramique métallisés dans les boîtiers LED améliorent l'efficacité et la durée de vie en assurant une dissipation thermique appropriée, ce qui est crucial pour les performances des LED.
Circuits haute fréquence : pour les circuits RF et micro-ondes, les substrats céramiques métallisés sont idéaux car ils offrent à la fois une isolation électrique et une conductivité. Ces substrats maintiennent l'intégrité du signal en minimisant l'accumulation de chaleur et en réduisant le risque d'interférence, garantissant ainsi un fonctionnement haute performance dans les systèmes de télécommunications et de radar.
Electronique automobile : Avec la complexité croissante des systèmes automobiles, y compris les véhicules électriques et la conduite autonome, la demande de substrats céramiques métallisés augmente. Leur résistance aux températures élevées, aux contraintes mécaniques et à la corrosion les rend adaptés à l’électronique automobile, où la durabilité et les performances sont essentielles.
Les techniques de métallisation les plus courantes pour les substrats céramiques comprennent la pulvérisation cathodique, la galvanoplastie et la sérigraphie. Ces processus appliquent une fine couche de métal sur la céramique, améliorant ainsi ses propriétés sans compromettre les performances du matériau de base.
Technique | Description | Idéal pour |
Pulvérisation | Un processus qui utilise des ions pour déposer de fines couches métalliques | Applications de précision, appareils hautes performances |
Galvanoplastie | Utilise le courant électrique pour lier le métal à la céramique | Production rentable et à grande échelle |
Sérigraphie | Applique de la pâte métallique à travers un pochoir pour former des motifs | Production en grand volume et à moindre coût |
La métallisation des substrats céramiques comporte son lot de défis, notamment en matière d'adhérence. Obtenir une liaison durable entre la couche métallique et le substrat céramique nécessite précision et contrôle. Une métallisation incohérente peut entraîner des problèmes de performances, tels qu'une mauvaise dissipation thermique ou des courts-circuits électriques.
Les progrès récents dans la science des matériaux et les technologies de fabrication ont amélioré l’efficacité et la cohérence de la production de céramique métallisée. Des techniques telles que la métallisation au laser et le nanorevêtement sont en plein essor, offrant plus de précision, une meilleure adhérence et une plus grande évolutivité pour une production à grande échelle.
Conseil : recherchez des fabricants qui utilisent des technologies de métallisation avancées pour garantir une qualité et des performances constantes des substrats céramiques métallisés.
Facteurs à prendre en compte : propriétés thermiques, électriques et mécaniques
La sélection du substrat céramique métallisé approprié dépend de divers facteurs, notamment la conductivité thermique, l'isolation électrique et la résistance mécanique. Par exemple:
● Conductivité thermique : pour les applications à haute puissance, des matériaux comme le nitrure d'aluminium sont préférés.
● Isolation électrique : Les matériaux comme l'alumine sont idéaux pour les applications nécessitant une isolation électrique élevée.
● Résistance mécanique : Choisissez des substrats capables de résister aux contraintes mécaniques, comme l'oxyde de béryllium.
Considérations relatives aux coûts
Bien que l’alumine soit l’option la plus rentable, elle n’offre peut-être pas les mêmes performances thermiques que le nitrure d’aluminium. Équilibrez vos besoins de performances avec votre budget pour faire le meilleur choix pour votre application.
Tests de fiabilité et de performances
Les tests de fiabilité sont cruciaux lors de la sélection de substrats céramiques métallisés. La réalisation de tests de cycles thermiques, de tests de vibrations et de tests de performances électriques contribuera à garantir que le substrat peut résister aux conditions réelles.
Commentaire : Tenez compte attentivement des besoins spécifiques de votre application lors du choix d'un substrat céramique métallisé. Équilibrez coût, performances et durabilité pour optimiser votre conception.
L’avenir des substrats céramiques métallisés réside dans des matériaux innovants et des pratiques durables. À mesure que les industries évoluent vers des conceptions électroniques plus compactes, efficaces et respectueuses de l’environnement, les progrès en matière de nanomatériaux, de revêtements biodégradables et de céramiques recyclables joueront un rôle important.
La durabilité devient un facteur de plus en plus important dans les emballages électroniques. Les fabricants explorent des techniques de métallisation respectueuses de l'environnement et des céramiques vertes pour réduire l'impact environnemental de la fabrication électronique.
À mesure que les dispositifs électroniques deviennent plus complexes et nécessitent des performances plus élevées, la demande de substrats céramiques métallisés continuera d'augmenter. L’adoption de céramiques métallisées dans la technologie 5G, les véhicules électriques et les systèmes d’énergie renouvelable devrait stimuler une croissance significative du secteur.
En conclusion, les substrats céramiques métallisés sont des composants essentiels des boîtiers électroniques modernes en raison de leur combinaison unique de propriétés thermiques, électriques et mécaniques. Leur capacité à gérer efficacement la chaleur, à fournir une isolation électrique et à offrir une durabilité supérieure les rend idéales pour les applications hautes performances dans les domaines de l'électronique de puissance, des boîtiers LED, des circuits haute fréquence et de l'électronique automobile. À mesure que les industries continuent d'évoluer et exigent des dispositifs électroniques plus fiables, plus efficaces et plus compacts, le rôle des substrats en céramique métallisée ne fera que devenir plus important. Qu'il s'agisse d'améliorer les performances des modules de puissance ou d'assurer la longévité des dispositifs haute fréquence, les céramiques métallisées sont en passe de rester un matériau crucial dans les emballages électroniques pour les années à venir.
Pour les fabricants et les ingénieurs, le choix du substrat céramique métallisé approprié est essentiel pour garantir des performances, une rentabilité et une fiabilité à long terme optimales des systèmes électroniques. Des entreprises comme HIGHBORN sont à l’avant-garde dans la fourniture de solutions avancées en matière de substrats céramiques métallisés, proposant des matériaux et des technologies de pointe pour les applications les plus exigeantes. À mesure que la technologie progresse, rester informé des nouvelles innovations et des nouveaux matériaux en matière de céramique métallisée garantira que vos conceptions répondent aux demandes croissantes de l'industrie.
R : Les substrats céramiques métallisés sont des matériaux utilisés dans les emballages électroniques qui combinent les propriétés isolantes de la céramique avec un revêtement métallique pour améliorer la conductivité thermique, la conductivité électrique et la résistance mécanique.
R : Les substrats en céramique métallisés sont idéaux pour l'électronique haute performance car ils offrent une gestion thermique, une isolation électrique et une durabilité supérieures, ce qui les rend essentiels pour l'électronique de puissance, les boîtiers LED et les circuits haute fréquence.
R : Les substrats en céramique métallisés offrent une gestion thermique améliorée, une résistance mécanique supérieure, une résistance à l'usure et à la corrosion et une conductivité électrique équilibrée, qui contribuent tous à une électronique plus fiable et plus efficace.
R : La métallisation ajoute une couche métallique conductrice aux substrats céramiques, améliorant ainsi leurs propriétés thermiques et électriques, les rendant ainsi plus adaptés aux applications électroniques exigeantes où la dissipation thermique et l'isolation sont essentielles.
