La vaporisation de liquides présente un défi technique strict : maintenir une distribution thermique constante dans un milieu saturé. Lorsqu’un élément chauffant ne parvient pas à répartir uniformément l’énergie thermique, une surchauffe localisée se produit. Cela provoque directement des dry hits et détruit la structure chimique de l’e-liquide. Un chauffage inégal dans les atomiseurs traditionnels en fil et coton ruine la production de vapeur. Cela compromet le profil de saveur souhaité et génère une texture de vapeur âpre. Ces pannes mécaniques raccourcissent la durée de vie des produits, augmentent les taux de retour et nuisent à la confiance dans la marque.

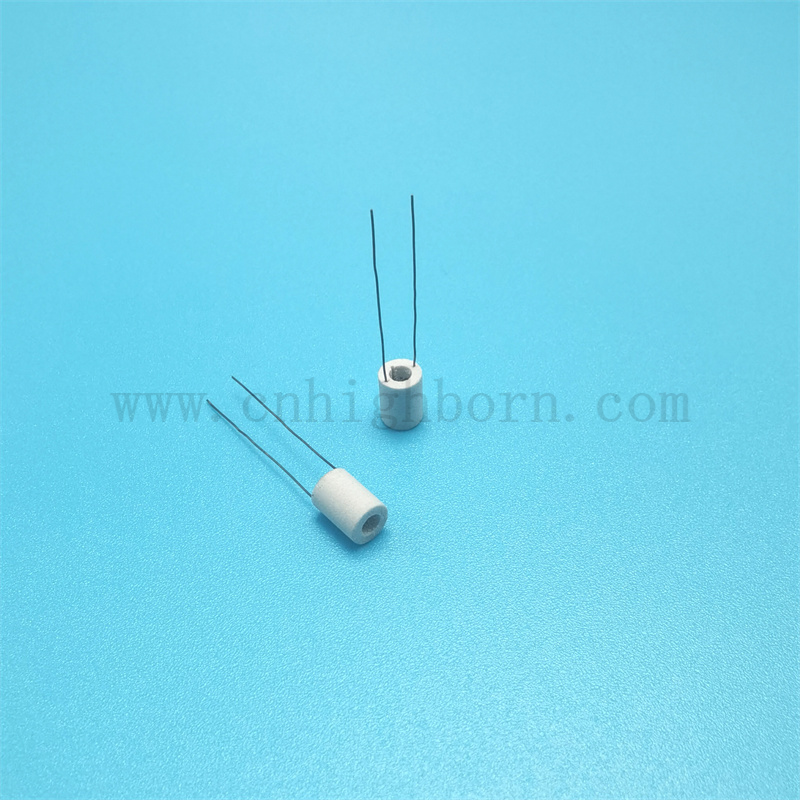

Pour résoudre ce problème, les ingénieurs se sont éloignés des matériaux de mèche traditionnels. Ils sont passés à la céramique avancée. Un bien conçu noyau d'atomisation en céramique utilise des microstructures spécifiques et des géométries précises de films métalliques. Associés à des processus de fabrication contrôlés, ces composants permettent une gestion thermique précise. Vous verrez comment la porosité, la densité structurelle et la métallisation avancée fonctionnent ensemble pour offrir une aérosolisation impeccable.
Structure microporeuse : La distribution uniforme des pores dans un noyau chauffant en céramique poreuse régule l'action capillaire, assurant une interface liquide continue et uniformément répartie pendant le chauffage.
Traces de chauffage optimisées : des techniques de métallisation avancées (par exemple, impression en forme de « S ») maximisent la surface de contact, éliminent les points chauds thermiques et garantissent un transfert d'énergie très efficace.
Qualité et texture de la vapeur : Une distribution uniforme de la chaleur se traduit directement par une aérosolisation plus fine, produisant une vapeur sensiblement plus délicate et constante.
Précision de fabrication : les techniques de formage telles que le pressage isostatique à chaud dictent la densité structurelle et la conductivité thermique du substrat céramique.
Longévité des performances : une dispersion thermique uniforme réduit considérablement le risque de coups secs et prolonge la durée de vie opérationnelle de l'atomiseur par rapport aux bobines de coton traditionnelles.
Une vaporisation optimale nécessite le strict respect de paramètres thermiques spécifiques. Les ingénieurs ciblent des plages de température précises, généralement comprises entre 200°C et 250°C, pour vaporiser les liquides sans déclencher de combustion ou de dégradation chimique. Un système d'atomisation efficace doit atteindre des temps de montée en puissance rapides tout en maintenant une production de chaleur stable dans diverses conditions de débit d'air. Si la température baisse pendant le tirage, la production de vapeur ralentit et l'utilisateur ressent un faible tirage. Si la température monte trop haut, le liquide se dégrade en sous-produits agressifs. Le substrat chauffant doit fournir une énergie thermique continue et prévisible sur toute sa surface pour répondre à ces exigences opérationnelles.
La conception d'un substrat céramique efficace nécessite d'équilibrer la conductivité thermique et la masse thermique. La conductivité thermique détermine la rapidité avec laquelle le matériau transfère la chaleur de l'élément métallique intégré à l'interface liquide. Une conductivité élevée garantit des temps de réponse rapides lorsque l'utilisateur active l'appareil. La masse thermique détermine la quantité de chaleur que le matériau retient après une coupure de courant. Si un substrat a une masse thermique excessive, il retient la chaleur longtemps après la fin du tirage. Cette chaleur retenue provoque une vaporisation après la cuisson, gaspillant du liquide et créant de la condensation dans les voies respiratoires. Les ingénieurs optimisent la formulation céramique pour absorber instantanément la chaleur et la répartir uniformément, tout en maintenant une masse thermique suffisamment faible pour refroidir rapidement une fois désactivée.
Une surchauffe localisée détruit la qualité de la vapeur et l'expérience utilisateur. Lorsque la chaleur se concentre dans une seule zone, elle décompose les composés liquides en sous-produits indésirables comme le formaldéhyde et l'acétaldéhyde. Les bobines de fil traditionnelles souffrent fréquemment de ces points chauds en raison d'un contact inégal avec le matériau absorbant le coton. Les substrats en céramique atténuent ce problème grâce à une dispersion thermique uniforme. La matrice dense et technique de la céramique répartit la charge thermique vers l'extérieur de la trace chauffante. Cette dispersion garantit qu'aucun point de la surface ne dépasse la température de vaporisation cible, protégeant ainsi l'intégrité chimique du liquide et évitant les goûts de brûlé.
Même le chauffage partage une relation thermodynamique directe avec la taille des particules d’aérosol. Lorsqu’une surface chauffante maintient une température uniforme, elle vaporise la couche liquide simultanément et de manière cohérente sur toute l’interface. Cette transition de phase uniforme produit des particules de vapeur plus fines et étroitement regroupées. Des particules de plus petite taille créent une texture de vapeur délicate et lisse qui absorbe efficacement. À l’inverse, un chauffage inégal produit des tailles de particules irrégulières, ce qui se traduit par une texture grossière, des rejets et une saveur atténuée. En maintenant un profil thermique plat, le substrat en céramique maximise la fidélité des saveurs et améliore l'expérience sensorielle globale.
La géométrie interne d’un noyau chauffant en céramique poreuse dicte la dynamique des fluides. Les ingénieurs contrôlent la taille exacte en microns et la répartition de ces pores pendant les phases initiales de mélange de poudre et de combustion du liant de la fabrication. Cette consistance microporeuse régule l'action capillaire. La pression capillaire aspire le liquide du réservoir vers la matrice céramique. Si les pores sont trop grands (par exemple, au-dessus de 40 microns pour des liquides minces), le noyau s'inonde et fuit. Si les pores sont trop petits (par exemple, en dessous de 10 microns pour les distillats épais), le noyau s'affame, conduisant à des dry hits. En calibrant la taille des pores pour qu'elle corresponde à la viscosité spécifique du liquide cible, la matrice céramique adapte précisément le débit du fluide au taux de vaporisation.
Différents matériaux de base modifient la façon dont la matrice poreuse gère la saturation des liquides et la rétention de chaleur. Les céramiques d'alumine traditionnelles offrent une excellente rigidité structurelle et une résistance thermique élevée. Ils fonctionnent de manière fiable sous des cycles de température rapides et résistent aux chocs physiques lors de l'assemblage automatisé. Les noyaux atomisés en carbone poreux avancés offrent un ensemble différent de propriétés thermiques. Les matrices de carbone présentent souvent une conductivité thermique plus élevée, permettant des temps de montée en puissance et un refroidissement plus rapides. Les ingénieurs sélectionnent le matériau de base en fonction de la viscosité spécifique du liquide cible et du profil de réponse thermique souhaité. Chaque matériau interagit de manière unique avec la structure poreuse pour optimiser l'apport de fluide.
Tableau 1 : Calibrage de la taille des pores basé sur la viscosité du liquide
| Type de viscosité du liquide | Plage de tailles de pores cible | Vitesse d'action capillaire | Performance |
|---|---|---|---|
| Faible viscosité (mince) | 10 à 15 microns | Lent/hautement contrôlé | E-liquides standards, ratios PG élevés |
| Viscosité moyenne | 15 - 25 microns | Modéré | Mélanges 50/50 VG/PG, huiles standards |
| Haute viscosité (épais) | 25 à 40 microns | Volume rapide/élevé | Distillats épais, ratios VG élevés |
Un substrat céramique remplit simultanément deux fonctions distinctes : il fait office de mèche et de surface chauffante. Cette double fonctionnalité définit l’interface liquide-chaleur. Lorsque l'action capillaire attire le liquide dans la matrice, le fluide se propage à travers les parois des pores internes. Lorsque l’élément encastré génère de la chaleur, la céramique conduit cette énergie directement vers les pores saturés. La répartition des pores étant uniforme, chaque microgouttelette de liquide subit exactement la même température au même moment. Cette exposition simultanée évite une vaporisation partielle et assure une efficacité maximale de l'énergie fournie par la batterie.
La mécanique de saturation des fluides en céramique diffère considérablement de celle des mèches en coton traditionnelles. Le coton nécessite un emballage manuel ou semi-automatique, ce qui crée intrinsèquement des variations de densité. Les points serrés obstruent l'écoulement du fluide, tandis que les points lâches ne parviennent pas à entrer en contact avec le fil chauffant. Ces incohérences engendrent des zones sèches. Une matrice poreuse uniforme élimine entièrement cette variable. La structure rigide et technique assure une pression capillaire constante dans tout le volume du noyau. Lorsque le liquide se vaporise à la surface, la matrice aspire instantanément le liquide de remplacement du réservoir, maintenant ainsi une saturation continue et évitant les taches sèches, même en cas d'utilisation intensive.
La conception de l’élément chauffant dicte la répartition initiale de la chaleur. Les ingénieurs utilisent des films métalliques imprimés pour maximiser la surface de contact avec le substrat céramique. Les géométries courantes incluent les traces en « forme de S », les motifs de grille complexes ou les dispositions en nid d'abeille. Ces conceptions étendent l'élément chauffant sur la zone la plus large possible du bloc ou du cylindre en céramique. En recouvrant le substrat bord à bord, le film métallique assure une couverture thermique complète. Cette géométrie évite les zones froides sur les bords du noyau, maximise l'efficacité thermodynamique globale du système et garantit qu'aucun liquide ne passe à travers sans vaporisation.
La géométrie physique du tracé chauffant contrôle la résistance électrique. Les ingénieurs cartographient la résistance sur l’ensemble du modèle pour garantir une distribution uniforme de la puissance. Si une trace se rétrécit involontairement en raison de mauvaises tolérances d'impression, la résistance électrique augmente dans cette zone spécifique. Ce pic crée un point chaud thermique immédiat, entraînant une brûlure localisée. En maintenant des tolérances dimensionnelles strictes pendant le processus de sérigraphie, les ingénieurs maintiennent la résistance électrique plate sur l’ensemble du film. Cette distribution précise de l'énergie évite les surtensions isolées et maintient une base thermique stable sur l'ensemble du composant.
Le processus de fabrication doit lier parfaitement le film métallique au substrat céramique. Toute séparation entre le métal et la céramique crée un entrefer. L'air agit comme un isolant thermique, perturbant le transfert de chaleur et provoquant une surchauffe du film métallique dans cette zone localisée. Les fabricants utilisent une impression avancée sur couche épaisse et un frittage à haute température pour fusionner la pâte métallique directement dans la surface céramique. Cette adhésion transparente garantit un transfert d'énergie immédiat et sans entrave de la trace chauffante vers la matrice poreuse, garantissant que l'appareil répond instantanément à l'activation de l'utilisateur.

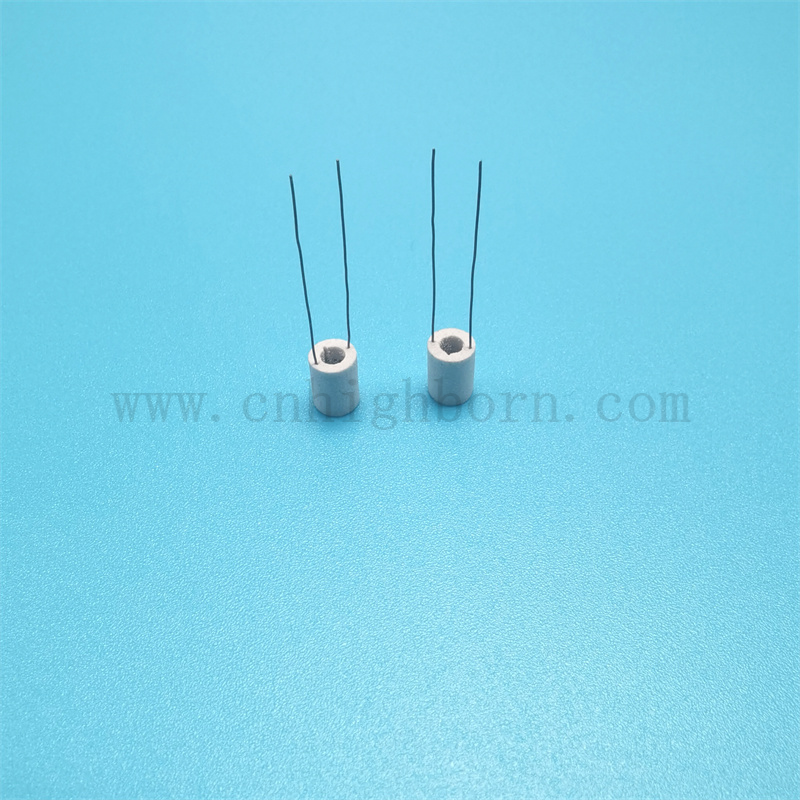

Les techniques de formage standards laissent souvent des gradients de densité dans le corps céramique. Ces gradients provoquent une conductivité thermique inégale, où un côté du noyau chauffe plus rapidement que l'autre. Pour obtenir des performances thermiques prévisibles, les fabricants utilisent des méthodes avancées telles que le pressage isostatique à chaud (HIP). HIP applique simultanément un formage isobare à haute température et haute pression. Ce processus comprime la poudre céramique uniformément dans toutes les directions. Il élimine les vides internes et assure une densité structurelle constante dans tout le noyau. Une densité uniforme garantit que la chaleur traverse le substrat à un rythme constant et prévisible.
Séquence standard de pressage isostatique à chaud (HIP) :
Préparation de la poudre : la poudre de céramique brute est broyée jusqu'à obtenir une taille de particule exacte et mélangée à des liants organiques et à des agents porogènes.
Coulée du corps vert : La bouillie est coulée ou pressée dans sa forme initiale et fragile (le corps vert).
Brûlure des liants : Le corps vert est chauffé lentement pour éliminer les liants organiques, laissant derrière lui la structure poreuse.
Pressurisation : Le composant est placé dans une chambre HIP et soumis à une pression de gaz inerte (souvent de l'argon) supérieure à 100 MPa.
Frittage à haute température : sous pression, la chambre est chauffée à des températures dépassant souvent 1 500 °C pour faire fondre les particules de céramique.
Refroidissement contrôlé : La chambre est refroidie à un rythme strict pour éviter les chocs thermiques et les microfissures dans le noyau fini.
Un contrôle précis des températures de frittage détermine l’intégrité finale du noyau. Si les températures fluctuent pendant la cuisson, la céramique développe des microfractures structurelles. Ces fractures perturbent l'action capillaire et modifient les voies thermiques, conduisant à des performances imprévisibles. Un contrôle strict de la température préserve la pureté des matériaux poreux à base de carbone ou d’alumine. Les impuretés agissent comme des barrages thermiques, absorbant ou déviant la chaleur de manière imprévisible. Le maintien de profils de frittage exacts garantit la perfection structurelle et la pureté des matériaux, ce qui a un impact direct sur la cohérence de la chaleur sur la chaîne d'assemblage.
Le maintien de tolérances de fabrication strictes devient exponentiellement plus difficile à grande échelle. Les installations doivent reproduire exactement la taille des pores, les géométries de traces et les densités structurelles sur des millions d'unités par mois. Parallèlement, ils doivent respecter des normes de sécurité strictes. Les tests de métaux lourds et la conformité RoHS nécessitent un approvisionnement en matériaux et un contrôle des processus rigoureux. Tout écart dans la formulation de l’encre métallique ou de la poudre céramique peut déclencher des manquements à la conformité lors d’audits tiers. Augmenter la production tout en maintenant l'uniformité thermique exige des systèmes d'inspection automatisés, des contrôles environnementaux stricts dans l'usine et des protocoles d'assurance qualité sans compromis.
Les courbes de dégradation thermique mettent en évidence les différences marquées entre les matériaux. Les bobines de coton et de fil traditionnelles se dégradent rapidement. Le coton brûle facilement lorsque les niveaux de liquide baissent et les fils métalliques s'oxydent après des cycles de chauffage répétés, perdant des particules et modifiant la résistance. Un atomiseur liquide en céramique poreuse résiste à l'oxydation et aux températures extrêmes sans dommages structurels. La matrice céramique ne brûle pas, même dans des conditions sèches. Cette résistance à la dégradation thermique prolonge considérablement la durée de vie opérationnelle du noyau, offrant des performances fiables longtemps après la défaillance des bobines traditionnelles et leur remplacement.
Les substrats céramiques possèdent une masse thermique légèrement supérieure à celle des bobines en fil nu. Cette masse peut augmenter légèrement le temps de montée en puissance initial requis pour atteindre les températures de vaporisation. Cependant, ce retard mineur représente un compromis intéressant pour les ingénieurs produits. Le profil de saveur supérieur et constant obtenu grâce à un chauffage uniforme dépasse de loin une différence d'une fraction de seconde dans la vitesse d'accélération. L'environnement thermique stable évite la dureté associée aux bobines de fil, offrant une saveur haute fidélité du premier au dernier tirage, garantissant une expérience utilisateur haut de gamme.
Les techniques de fabrication avancées telles que le pressage isostatique à chaud et l'impression en couche épaisse augmentent le coût de production initial des noyaux en céramique par rapport au bobinage de fil standard. Les évaluateurs doivent mettre en balance ce coût initial avec le retour sur investissement à long terme. Les noyaux en céramique réduisent considérablement les taux de défaillance sur la chaîne de montage et éliminent les réclamations au titre de la garantie associées au coton brûlé. La production délicate de vapeur améliore l’expérience globale de l’utilisateur, favorisant ainsi le positionnement de produits haut de gamme sur un marché encombré. Si l’on prend en compte la durée de vie, la fiabilité et la réputation de la marque, le rapport coût/performance favorise fortement la technologie céramique.
Tableau 2 : Comparaison des performances des technologies d'atomisation
| d'application principale Noyau | d'atomisation en céramique métrique Bobine | de coton et de fil traditionnelle |
|---|---|---|
| Répartition de la chaleur | Très uniforme sur tout le substrat | Sujet à des points chauds localisés |
| Résistance aux coups secs | Excellent (la céramique ne brûle pas) | Mauvais (le coton se carbonise facilement) |
| Cohérence de la saveur | Stable tout au long de la durée de vie du produit | Se dégrade lorsque le coton et le fil s'oxydent |
| Complexité de fabrication | Élevé (nécessite HIP et frittage précis) | Faible (enroulement et mèche standard) |
| Texture de vapeur | Fin, délicat et cohérent | Variable, souvent grossier |
Le principal risque lié à la fabrication de céramiques poreuses est la taille incohérente des pores entre les différents lots. Si un lot présente des pores trop grands, les noyaux résultants laisseront échapper du liquide dans la chambre de circulation d'air, détruisant ainsi l'appareil. Si les pores sont trop petits, les noyaux s’étoufferont et produiront des coups secs. L'atténuation de ce risque nécessite un audit strict des processus d'assurance qualité des fournisseurs. Les fabricants doivent utiliser une inspection optique automatisée (AOI) et des tests de débit de fluide sur chaque lot pour vérifier les mesures de porosité avant le début de l'assemblage. Les tests de point de bulle sont fréquemment utilisés pour confirmer la taille maximale des pores dans un lot donné.
Les matériaux céramiques possèdent une résistance élevée à la compression mais présentent une fragilité inhérente sous contrainte de traction ou de cisaillement. Les chaînes d'assemblage automatisées peuvent facilement fissurer les noyaux en céramique si les forces d'insertion dépassent les limites du matériau. Les microfissures détruisent la matrice capillaire et compromettent la trace de chauffage, entraînant une défaillance immédiate. Les équipes d'ingénierie doivent concevoir des joints en silicone absorbant les chocs pour amortir le noyau à l'intérieur du boîtier. L'équipement d'assemblage nécessite des capteurs de retour de force précis pour arrêter l'insertion avant que des fractures de contrainte ne se produisent, garantissant ainsi des taux de rendement élevés pendant la production de masse.
Le cyclisme à haute température accélère la dégradation des matériaux. Si les fabricants utilisent des encres métalliques de qualité inférieure ou des poudres céramiques impures, le noyau peut laisser passer des métaux lourds dans le flux de vapeur. Pour éviter cela, il faut des protocoles de tests agressifs. Les installations doivent utiliser la spectrométrie de masse à plasma à couplage inductif (ICP-MS) pour analyser les émissions de vapeur d'éléments comme le plomb, le cadmium, l'arsenic et le mercure. Ces tests garantissent que les traces de chauffage métalliques et les substrats céramiques restent stables et ne libèrent pas de toxines sous des contraintes thermiques extrêmes, garantissant ainsi le strict respect des normes de sécurité mondiales.
Protocole de contrôle qualité standard pour la production de masse :
Analyse des matières premières : analyse spectroscopique de la poudre céramique entrante pour vérifier la pureté et l'absence de métaux lourds.
Inspection du corps vert : contrôles dimensionnels avant le frittage pour tenir compte des taux de retrait attendus.
Vérification de la porosité : test du point de bulle et microscopie électronique à balayage (MEB) sur des lots d'échantillons pour confirmer la distribution de la taille des pores.
Test de résistance : sondage automatisé du film métallique pour garantir que la résistance électrique se situe dans la fenêtre de tolérance spécifiée.
Tests d'émission : analyse ICP-MS sur des échantillons de vapeur provenant de prototypes finis pour garantir la conformité RoHS.
Demandez des échantillons techniques détaillés et des rapports de tests d'émissions tiers auprès de fabricants potentiels pour vérifier les allégations de sécurité et de performances.
Exigez des données d’imagerie thermique lors de l’évaluation du prototype pour confirmer l’absence de points chauds localisés sur la trace de chauffage.
Auditez les fournisseurs potentiels en fonction de leur technologie de frittage spécifique et de leurs capacités de contrôle qualité automatisé, en donnant la priorité à ceux qui utilisent le pressage isostatique à chaud.
Établissez des limites de variance strictes et acceptables pour la cohérence de la taille des pores d'un lot à l'autre avant de signer des accords de production de masse.
Implémentez des capteurs à retour de force sur vos chaînes d'assemblage automatisées pour éviter les microfissures lors de l'insertion du noyau.
R : Un noyau en céramique poreux utilise une matrice rigide et technique avec des pores de taille uniforme. Cette structure maintient une pression capillaire constante, attirant continuellement le liquide vers la surface chauffante. Contrairement au coton, qui souffre d'un tassement irrégulier et brûle lorsqu'il est sec, la céramique maintient la saturation des fluides et résiste aux températures élevées sans se carboniser.
R : La taille des pores dicte le débit du fluide. Si les pores sont correctement calibrés en fonction de la viscosité du liquide, ils fournissent la quantité exacte de fluide nécessaire à une vaporisation continue. Des pores de taille incorrecte entraînent soit des inondations et des fuites, soit un manque de liquide, ce qui réduit la production de vapeur et provoque des coups secs.
R : Un chauffage uniforme garantit que toute la surface du liquide atteint simultanément la température de transition de phase. Cet environnement thermodynamique uniforme produit des particules d’aérosol plus petites et étroitement regroupées. Ces fines particules offrent une texture de vapeur plus douce et plus délicate par rapport aux tailles de particules irrégulières générées par des bobines de fil inégales.
R : La géométrie en forme de « S » maximise la surface de contact entre l'élément chauffant et le substrat en céramique. Ce motif spécifique étend la source de chaleur à travers le noyau, éliminant les zones froides et assurant une couverture thermique de bord à bord pour un transfert d'énergie très efficace.
R : Le pressage isostatique à chaud applique une température élevée et une pression uniforme dans toutes les directions pendant le formage. Ce processus élimine les vides internes et crée une densité structurelle parfaitement uniforme. Une densité constante garantit que la chaleur traverse le substrat céramique à un rythme prévisible et uniforme.
R : Les noyaux en céramique de haute qualité atténuent les risques de lixiviation grâce à un approvisionnement en matériaux purs et au frittage à haute température. Des fabricants réputés vérifient cette sécurité en soumettant leurs produits à des tests ICP-MS rigoureux, garantissant que les traces métalliques et les substrats restent stables et conformes aux normes RoHS sous contrainte thermique.
