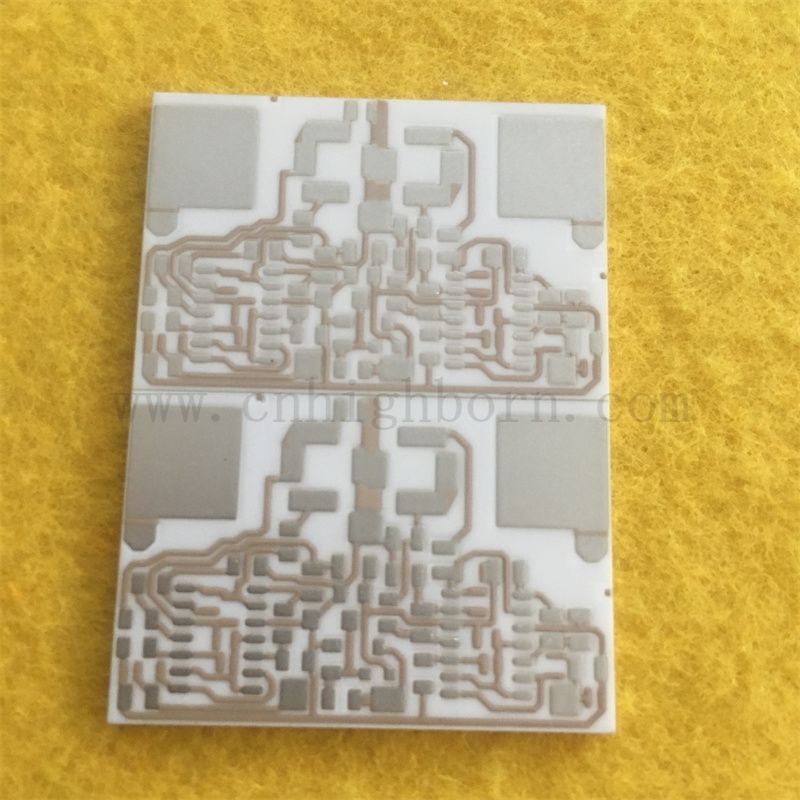

La technologie des couches épaisses est une pierre angulaire dans la production de composants électroniques, notamment de résistances.Cette méthode implique l’application d’une pâte – un mélange de poudre de verre et de matériaux céramiques conducteurs – sur un substrat céramique.Le processus est polyvalent, permettant à la pâte d'être appliquée selon des motifs précis pour former le chemin de la résistance.Une fois appliqué, le substrat est cuit à haute température, une étape qui solidifie la pâte en une couche résistive robuste.Cette technologie se distingue par sa capacité à produire des composants offrant des valeurs de résistance élevées dans des dimensions compactes, ce qui en fait un choix privilégié pour les circuits électroniques denses.
Une résistance à couche épaisse émerge de la technologie à couche épaisse en tant que composant électronique passif conçu pour s'opposer au flux de courant, permettant ainsi un contrôle précis du courant dans les circuits électriques.Contrairement à leurs homologues à couches minces, réputées pour leur précision et leur stabilité dans les applications hautes performances, les résistances à couches épaisses sont reconnues pour leur polyvalence et leur rentabilité.Ces résistances peuvent être imprimées avec des motifs complexes sur un substrat, qui peuvent être adaptés à des applications spécifiques, notamment des motifs conçus pour réduire l'inductance parasite, ce qui les rend particulièrement utiles dans les circuits haute fréquence.
Le processus de fabrication de résistances à couches épaisses se distingue par sa précision et son adaptabilité.Cela commence par la préparation de la pâte résistive, soigneusement formulée pour obtenir les caractéristiques de résistance souhaitées.Cette pâte est ensuite sérigraphiée sur un substrat céramique selon des motifs spécifiques, en fonction de l'utilisation prévue de la résistance.Les substrats imprimés sont soumis à un processus de cuisson à haute température, qui non seulement durcit la pâte mais garantit également la durabilité et la stabilité des performances de la résistance.Après la cuisson, les résistances subissent souvent un découpage au laser, une étape qui ajuste précisément leur résistance pour répondre à des exigences spécifiques, améliorant ainsi leur précision et leur fiabilité dans diverses applications.
Les résistances à couches épaisses présentent plusieurs avantages qui les rendent indispensables en électronique :
Rentabilité : leur processus de fabrication est plus économique que d'autres technologies de résistances, ce qui en fait un choix rentable pour les applications spécialisées et à grand volume.
Durabilité : Ils présentent d’excellentes performances dans un large éventail de conditions environnementales, notamment des températures et une humidité élevées.
Polyvalence : la possibilité d'imprimer des résistances sur divers substrats selon divers motifs permet leur utilisation dans une multitude d'applications, de l'électronique grand public aux systèmes automobiles et industriels.
Performances : les résistances à couche épaisse gèrent un large spectre de valeurs de résistance et de puissances nominales, s'adaptant à un large éventail de conceptions de circuits.
Faible inductance : la possibilité de créer des conceptions non inductives les rend adaptées aux applications RF et numériques à grande vitesse, où la minimisation de l'inductance parasite est essentielle.
Les applications des résistances à couches épaisses sont aussi diverses que leurs avantages.On les retrouve dans les appareils électroniques grand public tels que les smartphones, les ordinateurs et les téléviseurs, où leur fiabilité et leur rentabilité sont cruciales.Dans l'électronique automobile, ils contribuent à la sécurité et à la fonctionnalité de systèmes tels que l'ABS, la direction assistée et les unités de commande du moteur.Les applications industrielles incluent les systèmes d'automatisation, les alimentations électriques et les circuits de contrôle, où leur durabilité et leurs performances dans des conditions difficiles sont inestimables.De plus, dans les dispositifs médicaux, résistances à couches épaisses garantir la précision et la stabilité nécessaires aux équipements critiques de surveillance de la santé et de diagnostic.
La technologie des résistances à couche épaisse est un composant essentiel de l’électronique moderne, offrant un mélange d’abordabilité, de fiabilité et de polyvalence.Cette technologie prend en charge le développement de composants électroniques qui répondent aux exigences rigoureuses de diverses applications, des gadgets grand public aux machines industrielles.Pour les débutants comme pour les experts, comprendre les résistances à couches épaisses est essentiel pour naviguer dans le monde complexe de l’électronique, offrant un aperçu de la conception et du fonctionnement de nombreux appareils qui alimentent notre vie quotidienne.
