Le recours croissant à des procédés d'oxydation avancés pour le traitement des eaux usées industrielles, l'assainissement commercial et l'assainissement de haut niveau a fait de la technologie de l'ozone un investissement dans les infrastructures essentielles. Un commercial générateur d’ozone est un appareil électromécanique conçu pour produire artificiellement de l’ozone sur site. Il y parvient en brisant les molécules d'oxygène diatomiques stables et en leur permettant de se recombiner en ozone hautement réactif. Bien que très efficace, l’ozone reste intrinsèquement instable et dangereux. Une mauvaise compréhension de la thermodynamique et de la mécanique sous-jacentes au fonctionnement de ces systèmes conduit souvent à un dimensionnement incorrect du système. Cela crée de graves responsabilités en matière de sécurité, une dégradation rapide des équipements et des taux de défaillance opérationnelle élevés. Les gestionnaires d'installations, les ingénieurs de procédés et les responsables de la sécurité environnementale doivent comprendre les mécanismes physiques et chimiques exacts derrière ces dispositifs. Ce guide détaille la science de l'équipement, mappe les méthodes de génération à des applications commerciales spécifiques et fournit un cadre technique pour l'évaluation et la mise en œuvre de systèmes industriels d'ozone.
Le mécanisme dicte l'application : Le choix entre la décharge corona, la génération d'ozone ultraviolet (UV) et électrolytique a un impact direct sur la concentration de production, les coûts d'exploitation et l'adéquation au traitement de l'air par rapport au traitement de l'eau.
Le gaz d’alimentation est essentiel : l’utilisation de l’air ambiant plutôt que de l’oxygène concentré modifie fondamentalement l’efficacité, les intervalles de maintenance et les risques liés aux sous-produits d’acide nitrique du système.
La sécurité n'est pas négociable : une mise en œuvre appropriée nécessite le strict respect des limites d'exposition de l'OSHA et de l'EPA, ce qui nécessite des unités intégrées de destruction de l'ozone et une surveillance continue de l'environnement.
Un générateur d’ozone fonctionne comme une usine de fabrication de produits chimiques localisée. Il produit sur place un oxydant très réactif et de courte durée. Cela élimine le besoin de transport, de manipulation et de stockage de produits chimiques dangereux. La fonction principale repose sur la division des molécules d’oxygène stables. Vous construisez essentiellement une installation de production de gaz à petite échelle à l’intérieur de votre salle mécanique. L'équipement nécessite un étalonnage précis, des contrôles environnementaux stricts et des programmes de maintenance rigoureux pour fonctionner de manière sûre et efficace.
La création d’ozone nécessite un apport énergétique important. La réaction endothermique absorbe la chaleur tout en séparant les molécules d’oxygène. La réaction spécifique nécessite +285,4 kJ/mol d'énergie. Une fois formée, la molécule d’ozone reste très instable. Il possède une courte demi-vie. Vous le verrez généralement durer environ 20 minutes dans de l’eau propre. Cela peut durer jusqu'à plusieurs heures dans l'air sec. Après cette période, il revient naturellement à l’oxygène diatomique stable. Cette instabilité signifie que vous ne pouvez pas stocker l’ozone dans des réservoirs ou des cylindres. Vous devez le générer exactement quand et où vous en avez besoin. Cette réalité thermodynamique fondamentale dicte chaque aspect de la conception du système, du dimensionnement de l’alimentation électrique aux exigences de refroidissement.
La température joue un rôle majeur dans ce processus. À mesure que la température ambiante ou du gaz d’alimentation augmente, le taux de décomposition de l’ozone s’accélère de façon exponentielle. Si votre générateur chauffe, vous détruisez l’ozone presque aussi vite que vous le créez. C'est pourquoi la gestion thermique n'est pas une fonctionnalité facultative ; c'est l'épine dorsale d'une production efficace. Les ingénieurs doivent tenir compte de la température ambiante de la pièce, de la température de l'eau de refroidissement et de la chaleur générée par la décharge électrique elle-même.
Vous devez établir une frontière stricte entre les appareils grand public à faible rendement et les systèmes commerciaux à haut rendement. Les purificateurs d’air grand public commercialisent souvent l’ozone de manière trompeuse. Ils n’ont pas la puissance nécessaire pour une véritable dépollution et produisent souvent des sous-produits dangereux en raison d’une mauvaise préparation du gaz d’alimentation. Les systèmes commerciaux gèrent des espaces inoccupés ou des boucles de traitement d’eau fermées. Ils fournissent des résultats précis et de gros volumes requis pour les tâches d'oxydation lourdes.
Les unités industrielles sont dotées de diélectriques robustes, de concentrateurs d'oxygène intégrés et de contrôleurs logiques sophistiqués. Ils sont conçus pour fonctionner en continu pendant des milliers d’heures. Les unités grand public utilisent généralement des plaques de verre ou de céramique bon marché qui s'encrassent rapidement et tombent en panne sous une charge continue. Lorsque vous spécifiez un équipement pour une installation, vous devez aller au-delà des allégations marketing et évaluer la capacité de production brute, la qualité des composants internes et la capacité du système à gérer des contraintes thermiques continues.
| Spécification Qualité | grand public | Qualité industrielle |
|---|---|---|
| Capacité de sortie | < 1 g/h | 10 à 5000+ g/h |
| Gaz d'alimentation | Air ambiant de la pièce | Oxygène concentré (PSA) ou air ultra-sec |
| Méthode de refroidissement | Petit ventilateur interne | Refroidi par liquide (boucles d'eau glacée) |
| Cycle de service | Intermittent (1-2 heures) | Continu (fonctionnement 24h/24 et 7j/7) |
| Systèmes de contrôle | Minuterie de base | API avec verrouillages de surveillance ambiante |
Comprendre la génération d'ozone nécessite d'examiner les trois principales méthodes utilisées sur le terrain. Chaque méthode offre des avantages distincts et des limites opérationnelles spécifiques. La sélection de la mauvaise méthode pour votre application garantit l’échec.

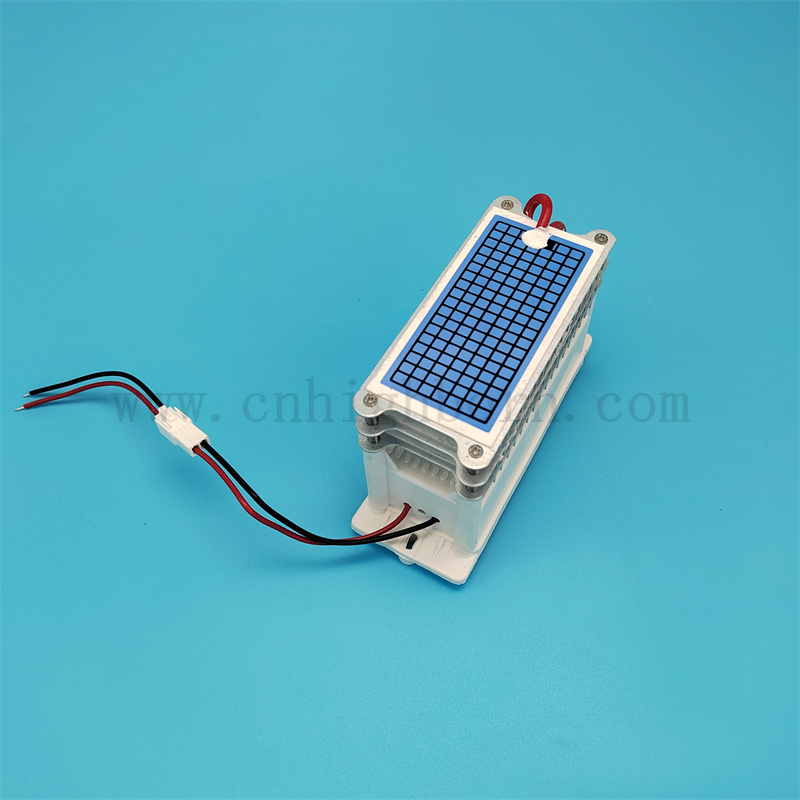

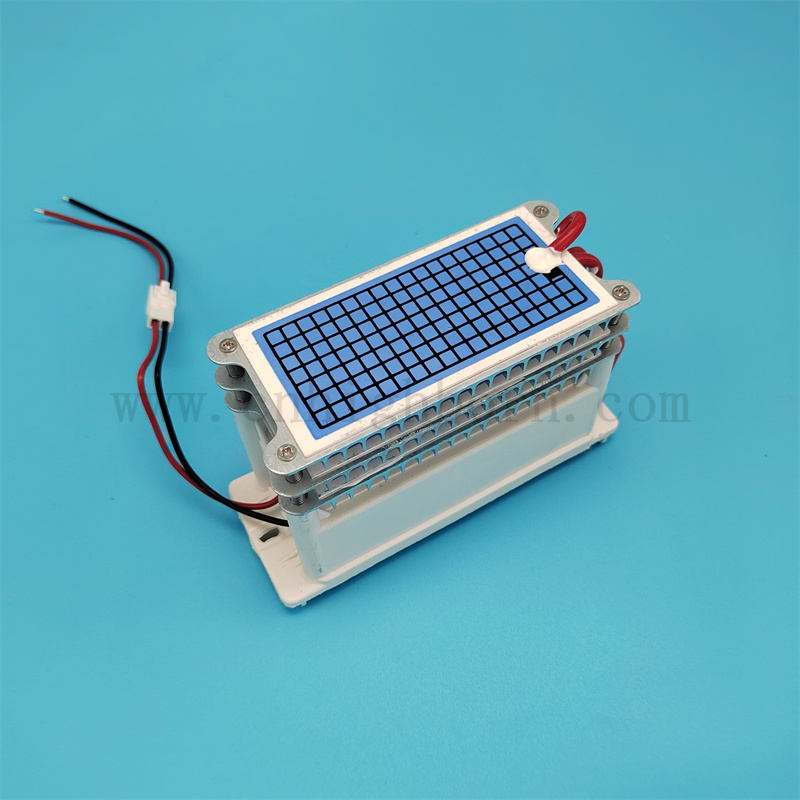

La décharge corona simule la foudre naturelle. Il fait passer une décharge électrique haute tension et haute fréquence à travers un gaz d'alimentation contenant de l'oxygène. Une barrière diélectrique contrôle cette décharge, empêchant un arc direct. La micro-décharge divise les molécules d'oxygène en radicaux libres d'oxygène très instables. Ces radicaux entrent ensuite en collision avec les molécules d'oxygène restantes pour former de l'ozone. La précision de l'espace diélectrique et la fréquence de l'alimentation déterminent l'efficacité de la réaction.
Cette méthode offre la concentration d'ozone la plus élevée. On peut s'attendre à 1% à 15% en poids selon le gaz d'alimentation. Il évolue exceptionnellement bien. Les ingénieurs l'utilisent pour le traitement des eaux municipales, les piscines commerciales, les eaux usées industrielles et l'élimination des odeurs fortes. Il reste cependant très sensible à l’humidité. Vous devez fournir du gaz d’alimentation sec et propre. L'humidité entraîne la formation d'acide nitrique. Cet acide corrode les composants internes, détruit les joints et dégrade considérablement les performances. J'ai vu des collecteurs entiers en acier inoxydable rongés au cours des mois parce qu'une installation avait négligé l'entretien de son sécheur d'air.
La maintenance des systèmes à décharge corona nécessite le strict respect des calendriers. Vous devez retirer les tubes diélectriques, les nettoyer avec des solvants spécifiques pour éliminer les dépôts organiques et inspecter les fusibles haute tension. Si un tube se fissure, cela peut court-circuiter tout le transformateur. Une filtration appropriée du gaz d'alimentation jusqu'à 0,1 microns est nécessaire pour empêcher la poussière de s'accumuler sur les parois des cellules corona.
Les systèmes UV utilisent des longueurs d’onde spécifiques de lumière pour diviser photochimiquement les molécules d’oxygène. Ils utilisent spécifiquement des UV sous vide à 184,9 nm. Cela imite la création naturelle d'ozone dans la stratosphère terrestre. Le gaz d’alimentation passe sur les lampes UV et l’énergie photonique brise les liaisons oxygène. Il s’agit d’un processus mécanique plus simple comportant moins de pièces mobiles que la décharge corona.
Ces systèmes comportent une barrière de configuration initiale inférieure. Ils sont moins sensibles à l’humidité ambiante, ce qui signifie que vous n’avez pas besoin d’équipement complexe de séchage à l’air. Cependant, ils produisent une concentration d’ozone nettement inférieure. La production tombe généralement en dessous de 0,1 % en poids. La génération photochimique s’avère inefficace pour les applications industrielles à forte demande. Il fonctionne mieux pour le traitement de l’air commercial léger, les systèmes d’échappement ou les applications de spa à petite échelle. Notez que les lampes UV fonctionnant à 253,7 nm détruisent en réalité l'ozone. Vous devez en tenir compte dans les conceptions à double longueur d’onde. Si vous mélangez vos types de lampes pendant un cycle de maintenance, vous neutraliserez complètement la puissance de votre système.
La dégradation de la lampe est ici le principal problème de maintenance. Les lampes UV perdent de leur intensité avec le temps, même si elles restent allumées. Vous devez les remplacer toutes les 8 000 à 10 000 heures de fonctionnement. Les manchons en quartz protégeant les lampes doivent être nettoyés régulièrement, car toute accumulation de poussière ou d'huile bloque la lumière UV et arrête complètement la production.
Les systèmes électrolytiques génèrent de l'ozone directement à partir des molécules d'eau. Ils divisent l’eau à l’aide d’une membrane échangeuse de protons (PEM) et d’un courant électrique. Cela évite entièrement le besoin d’une alimentation gazeuse. L'anode et la cathode sont pressées directement contre la membrane et, lorsque l'eau traverse l'anode, elle est oxydée en ozone et en oxygène gazeux.
Cette méthode dissout l’ozone directement dans le jet d’eau. Il ne présente aucun risque de dégagement de gaz dans l’air ambiant en fonctionnement normal. Il produit de l'ozone dissous très concentré, atteignant souvent 20 % en poids dans la zone de réaction localisée. Le compromis implique des exigences d’équipement initiales élevées. Vous devez utiliser de l'eau hautement purifiée, comme de l'eau osmosée ou de l'eau déminéralisée. L'eau du robinet standard contient du calcium et du magnésium, qui vont immédiatement entartrer la membrane, provoquant une défaillance irréversible en quelques jours.
Ces systèmes sont largement utilisés dans les boucles d'eau pharmaceutiques, la fabrication de semi-conducteurs et la transformation alimentaire spécialisée où l'introduction d'air extérieur (et de contaminants potentiels en suspension dans l'air) est strictement interdite. La maintenance implique la surveillance de la conductivité de l'eau et le remplacement de l'ensemble de cellules PEM lorsque la tension descend en dessous des seuils opérationnels.
La sélection du bon équipement nécessite de faire correspondre les spécifications techniques aux besoins précis de votre installation. Vous devez évaluer la capacité de production, la préparation des gaz, le refroidissement et les capacités de transfert de masse. Une défaillance de l’un de ces quatre piliers paralysera votre installation.
Vous devez faire correspondre la production en grammes par heure à la demande biologique ou chimique spécifique en oxygène de votre environnement cible. Un sous-dimensionnement conduit à un échec de la désinfection. Le système n’atteindra jamais le potentiel d’oxydo-réduction (ORP) requis. Un surdimensionnement sans contrôles appropriés conduit à des concentrations ambiantes dangereuses. Cela gaspille également une énergie électrique importante.
Calculez le volume total d’eau ou le volume d’air à traiter.
Déterminez la charge maximale de contaminants (DBO/DCO) pendant les heures de production maximales.
Tenez compte de la demi-vie de l’ozone à votre température de fonctionnement spécifique.
Calculez l’efficacité de transfert de masse requise en fonction de votre méthode d’injection.
Sélectionnez un générateur qui fournit 20 % de capacité en plus que votre demande de pointe calculée pour tenir compte de la dégradation du système au fil du temps.
Investir dans un concentrateur d’oxygène intégré augmente considérablement le rendement en ozone. L’utilisation de la technologie d’adsorption modulée en pression (PSA) peut augmenter la production jusqu’à 400 %. Il prolonge également la durée de vie du tube diélectrique en éliminant les oxydes d'azote. Les systèmes PSA utilisent des lits de zéolite pour éliminer l’azote de l’air comprimé, fournissant ainsi 90 à 95 % d’oxygène pur au générateur.
Si vous utilisez l’air ambiant, vous avez absolument besoin de sécheurs d’air par adsorption ou par réfrigération. Vous devez maintenir un point de rosée inférieur à -60 °C pour protéger les cellules corona des dommages causés par l'humidité. Un simple filtre coalescent ne suffit pas. Vous avez besoin d’un séchoir par adsorption régénératif à deux tours. J'installe toujours un moniteur de point de rosée avec un verrouillage automatique ; si le point de rosée dépasse -50°C, le générateur s'arrête automatiquement pour protéger les cellules.
La production d'ozone reste très inefficace en termes de conversion énergétique. Jusqu'à 85 à 90 % de l'énergie électrique est convertie directement en chaleur. La chaleur accélère la décomposition thermique de l’ozone en oxygène. Un refroidissement adéquat est essentiel pour maintenir les rendements de production. Si votre système de refroidissement tombe en panne, votre production d’ozone tombe à près de zéro, même si le générateur consomme toute sa puissance.
Les systèmes refroidis par air fonctionnent bien pour la portabilité et une utilisation intermittente, comme la restauration après un incendie. Les systèmes refroidis par eau utilisent des chambres diélectriques à double enveloppe connectées à des refroidisseurs en boucle fermée. Vous en avez besoin pour des opérations industrielles continues et à haut rendement. Surveillez toujours les températures d’entrée et de sortie de votre eau de refroidissement. Un delta-T (différence de température) supérieur à 5 °C indique un mauvais débit ou une forte incrustation à l'intérieur de l'enveloppe de refroidissement, nécessitant un rinçage immédiat à l'acide.
Pour les applications sur l’eau, faire passer le gaz dans le liquide est la partie la plus difficile. Les injecteurs Venturi utilisent des différentiels de pression basés sur le principe de Bernoulli. Ils attirent l'ozone gazeux dans le flux d'eau, atteignant des efficacités de transfert de masse allant jusqu'à 90 %. Vous devez dimensionner parfaitement le venturi à votre débit d'eau pour créer le vide nécessaire.
Les colonnes diffuseurs à bulles offrent une alternative basse pression. Ils sont moins efficaces, atteignant généralement une efficacité de transfert de 10 à 15 %, et restent sujets aux dégagements gazeux. Vous avez besoin de réservoirs de contact massifs pour faire fonctionner les diffuseurs. N'oubliez pas que la loi de Henry dicte la solubilité. Des pressions de fonctionnement plus élevées et des températures d’eau plus basses améliorent considérablement la dissolution de l’ozone. L'injection d'ozone dans une boucle secondaire sous pression avant de le mélanger à nouveau dans le flux principal est la méthode la plus fiable pour le traitement de l'eau industrielle.
Le déploiement d’oxydants puissants nécessite des protocoles de sécurité stricts. Vous devez gérer les risques de conformité réglementaire, de dégradation des matériaux et d’exposition ambiante. L'ozone ne fait aucune discrimination ; il oxydera vos poumons tout aussi efficacement qu’il oxyde les contaminants des eaux usées.
Vous devez respecter strictement la limite d'exposition autorisée par l'OSHA. Cette limite s'élève à 0,1 ppm sur un poste de 8 heures. Les directives du NIOSH fixent le seuil de danger immédiat pour la vie ou la santé (IDLH) à 5 ppm. Pour la transformation des aliments, la FDA et l'USDA classent l'ozone comme étant généralement reconnu comme sûr (GRAS) pour le contact direct avec les aliments et les surfaces en contact avec les aliments, en vertu de réglementations spécifiques. Vous devez conserver des journaux détaillés des étalonnages de votre moniteur ambiant pour prouver la conformité lors des audits des installations.
L'ozone dégradera rapidement le caoutchouc naturel, certains plastiques et les câbles non protégés. Vous devez vous assurer que toutes les pièces, tubes et joints en contact avec le produit utilisent des matériaux hautement résistants à l'ozone. L’utilisation d’un mauvais matériau de joint entraînera une fuite catastrophique en quelques jours.
| Indice de compatibilité | des matériaux | Utilisations courantes dans les systèmes à l'ozone |
|---|---|---|
| Téflon (PTFE) | Excellent (Classe A) | Tuyaux de gaz, sièges de soupapes, joints |
| Acier inoxydable 316L | Excellent (Classe A) | Tuyauterie, chambres de réaction, raccords |
| Kynar (PVDF) | Excellent (Classe A) | Injecteurs, tuyauterie rigide, boîtiers de capteurs |
| Viton | Bon (Classe B) | Joints toriques, joints dynamiques |
| Caoutchouc naturel | Dégradation sévère (ne pas utiliser) | Aucun |
| PVC standard | Médiocre (Classe C) | À éviter dans les conduites de gaz à haute concentration |
Vous devez mettre en œuvre des unités de destruction de l’ozone pour une ventilation sûre. Les unités de destruction thermique chauffent le gaz à plus de 300°C pour une destruction instantanée. Les unités catalytiques utilisent des catalyseurs au dioxyde de manganèse ou à l'oxyde de cuivre pour reconvertir l'ozone résiduel en oxygène sans nécessiter de radiateurs électriques massifs. Protégez les unités de destruction catalytique de l’humidité, car la condensation aveuglerait définitivement le lit catalytique.
Intégrez des capteurs électrochimiques ou d’absorption UV automatisés dans votre installation. Ceux-ci doivent arrêter automatiquement le générateur si les niveaux ambiants dépassent les seuils de sécurité. Placez les capteurs près du sol, car l'ozone est plus lourd que l'air et s'accumulera dans les zones basses. Lors du traitement de l'eau contenant des ions bromure, vous devez atténuer le risque de formation de bromate grâce à un ajustement précis du pH ou à l'ajout d'ammoniac. Le bromate est un cancérigène réglementé, et ignorer cette chimie dans les applications d'eau potable entraînera de sévères sanctions réglementaires.
Un système à l’ozone assure une production chimique puissante et localisée. Vous devez aligner précisément la méthode de génération avec votre application commerciale. Suivez ces étapes concrètes pour garantir un déploiement réussi :
Effectuez une évaluation approfondie du site pour déterminer votre demande exacte en oxygène biologique et chimique.
Évaluez la ventilation existante de votre installation et la qualité de l'air ambiant pour déterminer les besoins en gaz d'alimentation.
Vérifiez toutes les canalisations, joints et matériaux structurels de la zone de traitement pour vérifier leur compatibilité stricte avec l'ozone.
Consultez un ingénieur d'intégration pour concevoir un système de dissolution en boucle fermée ou une application ambiante surveillée en toute sécurité.
Installez des moniteurs de sécurité ambiante redondants, verrouillés directement avec l'alimentation électrique du générateur.
R : Les ioniseurs libèrent des ions chargés négativement pour regrouper les particules pour une filtration mécanique. Ils ne détruisent pas les contaminants. Les générateurs d'ozone produisent un gaz hautement réactif qui oxyde chimiquement et détruit les odeurs, les bactéries et les contaminants organiques au niveau moléculaire.
R : Dans l’air ambiant, l’ozone a une demi-vie d’environ 20 à 30 minutes avant de redevenir de l’oxygène. Dans l'eau, il se dissipe beaucoup plus rapidement, généralement en 10 à 20 minutes selon la température de l'eau, le pH et la charge organique.
R : Le PVC standard se dégrade au fil du temps sous des concentrations élevées d’ozone. Il devient cassant et se fissure. Vous devez utiliser du CPVC pour de faibles concentrations, ou passer au téflon (PTFE), au Kynar (PVDF) ou à l'acier inoxydable 316L pour les applications industrielles.
R : La poudre blanche à l’intérieur de la cellule corona indique généralement la formation d’acide nitrique réagissant avec les composants internes. Cela se produit lorsque de l’air ambiant très humide est utilisé comme gaz d’alimentation sans séchage par dessicant approprié.
R : Bien qu'il ne soit pas toujours obligatoire, un concentrateur d'oxygène augmente considérablement le rendement en ozone, réduit la consommation d'énergie par gramme d'ozone et empêche la formation d'oxydes d'azote corrosifs à l'intérieur de la cellule du générateur.
R : Vous devez étalonner les capteurs ambiants électrochimiques au moins tous les six mois. Les têtes de capteurs se dégradent avec le temps et perdent leur sensibilité, ce qui peut conduire à des niveaux d'exposition dangereux si rien n'est fait pendant le fonctionnement continu des installations.
