En chimie analytique et en biologie moléculaire, l'intégrité des données spectrophotométriques repose entièrement sur la neutralité optique du récipient d'échantillon. Une interférence matérielle mineure invalide immédiatement l’analyse quantitative. Les laboratoires sont fréquemment confrontés à une dérive de la ligne de base, à une atténuation du signal et à des résultats irréproductibles lors de mesures dans le spectre ultraviolet inférieur à 340 nm. Cet échec est dû aux propriétés inhérentes d’absorption des UV du verre optique standard et des plastiques jetables.
Pour obtenir une transmission précise et reproductible dans la gamme UV, les responsables de laboratoire doivent standardiser leurs instruments avec des matériaux conçus pour une clarté optique à large spectre. Cette évaluation technique examine les spécifications, les compromis opérationnels et le retour sur investissement de l'utilisation d'une cuvette en quartz pour les flux de travail analytiques à enjeux élevés. Nous analyserons les limitations matérielles, la sélection de la configuration et la mise en œuvre de protocoles de manipulation stricts pour éviter la contamination croisée et la dégradation optique dans votre installation.
Transmission UV illimitée : le quartz offre une plage de transmission optique étendue de 190 nm à 2 500 nm, empêchant le blocage du signal qui se produit avec le verre ou le plastique en dessous de 340 nm.
Résilience chimique et thermique : le quartz de silice fondue résiste aux solvants organiques agressifs, aux acides forts et aux fluctuations extrêmes de température sans se dégrader ni lessiver.
Précision de la longueur du trajet : les cuvettes en quartz de haute qualité sont fabriquées selon des tolérances strictes, garantissant des longueurs de trajet exactes (généralement 10 mm) essentielles pour des calculs précis de la loi de Beer-Lambert.
Retour sur investissement à long terme : bien que l'investissement initial soit plus élevé, la réutilisabilité, la durabilité et la prévention des fausses lectures font du quartz le choix le plus rentable pour une analyse UV-Visible rigoureuse et à grand volume.
Le verre optique standard et les plastiques en polystyrène ou en polyméthacrylate de méthyle (PMMA) possèdent des structures moléculaires qui absorbent activement le rayonnement ultraviolet. Lorsque la lumière traverse ces matériaux à des longueurs d’onde inférieures à 340 nm, le matériau lui-même agit comme une barrière physique. Les cycles aromatiques du polystyrène, par exemple, présentent de fortes transitions d’électrons pi qui absorbent fortement autour de 260 nm et 280 nm. Cette absorption empêche la source lumineuse d'atteindre le détecteur.
Par conséquent, le spectrophotomètre enregistre de faux pics d’absorbance qui appartiennent au récipient plutôt qu’à l’échantillon. Cette interférence rend impossible une quantification précise des acides nucléiques ou des protéines à l’aide de matériaux standards. Si un opérateur tente d'effacer l'instrument à l'aide d'une cellule en plastique à 260 nm, le photodétecteur ne reçoit presque aucune lumière transmise. L'instrument générera une erreur ou amplifiera le gain du détecteur au maximum, ce qui entraînera un bruit de base massif qui étouffe le signal d'échantillon réel.
Une cellule d'échantillon réussie doit rester optiquement invisible pour le spectromètre sur toute la plage de longueurs d'onde cible. La pureté du matériau d'une cuvette de spectrophotomètre UV dicte directement le bruit de base et le rapport signal/bruit global. Si les parois cellulaires absorbent ne serait-ce qu'une fraction de la lumière incidente, une dérive de la ligne de base se produit lorsque l'intensité de la lampe fluctue ou que le matériau se dégrade sous une exposition prolongée aux UV.
La silice de haute pureté garantit que le détecteur mesure uniquement l'absorbance de l'analyte. Le maintien d’une base de référence stable garantit des données reproductibles sur plusieurs cycles de test. Dans les environnements à haut débit, la stabilité de la ligne de base évite le besoin d’une nouvelle suppression constante. Les opérateurs peuvent analyser des dizaines d’échantillons de manière séquentielle en étant assurés que le chemin optique reste cohérent. Tout écart par rapport à la ligne de base se traduit directement par des erreurs de concentration, ce qui est inacceptable dans les diagnostics cliniques ou le contrôle qualité pharmaceutique.
La silice fondue offre une courbe de transmission optique exceptionnelle. Il reste hautement transparent depuis la région UV profonde à 190 nm jusqu'au spectre visible et dans le proche infrarouge à 2 500 nm. Cette large utilité permet aux laboratoires d’utiliser un seul type de cellule pour diverses applications. Vous pouvez effectuer une quantification des acides nucléiques à 260 nm, mesurer les concentrations de protéines à 280 nm et effectuer des tests colorimétriques standard dans la plage visible sans changer le récipient d'échantillon.
Cette large fenêtre de transmission élimine le casse-tête logistique lié à l’échange de types de cellules entre différents tests. Lorsqu'un laboratoire normalise la silice fondue, les opérateurs n'ont pas à craindre d'utiliser accidentellement une cellule en verre visible uniquement pour un test UV. L'efficacité de transmission de la silice de haute qualité dépasse généralement 80 % sur l'ensemble de cette plage, les 20 % restants étant principalement perdus à cause de la réflexion de surface plutôt que de l'absorption interne. Cette transmission élevée garantit qu'un maximum de lumière atteint le détecteur, améliorant ainsi la plage dynamique de l'instrument.
Comprendre les classifications des matériaux évite les erreurs analytiques. La silice fondue synthétique est optimisée pour les applications UV lointaines. Le quartz infrarouge (Infrasil) présente une teneur ultra faible en hydroxyle (OH), empêchant les bandes d'absorption d'eau d'interférer avec les mesures dans le spectre proche infrarouge. Le verre optique est entièrement limité au domaine visible.
| Type de matériau | Plage de longueurs d'onde optimale Teneur | en hydroxyle (OH) | Applications analytiques courantes |
|---|---|---|---|
| Verre Optique | 340 nm – 2 500 nm | Haut | Colorimétrie de routine dans la plage visible, densité cellulaire (OD600), tests Bradford. |
| Silice fondue synthétique (UV) | 190 nm – 2 500 nm | Élevé (1 000+ ppm) | Quantification ADN/ARN, dosages de protéines, balayage UV profond, détecteurs HPLC. |
| Quartz infrarouge (Infrasil) | 220 nm – 3 500 nm | Ultra-faible (<8 ppm) | Spectroscopie proche infrarouge, analyse d'humidité, balayage IR spécialisé. |
La spectroscopie du dichroïsme circulaire (CD) est une technique très sensible nécessitant une neutralité de polarisation absolue. Les plastiques, le verre standard et la silice mal recuite contiennent souvent des contraintes internes provenant du processus de fabrication. Ces contraintes provoquent une biréfringence, qui déforme la lumière polarisée circulairement. Lorsque la polarisation de la lumière est modifiée par le conteneur, le spectre CD résultant est corrompu.
L’utilisation de silice sans contrainte garantit que l’état de polarisation de la lumière reste inchangé lorsqu’elle traverse les parois cellulaires. Les fabricants y parviennent grâce à des processus de recuit spécialisés qui refroidissent lentement le matériau, soulageant ainsi toutes les contraintes mécaniques internes. Cette neutralité est obligatoire pour des mesures de CD valides et une analyse précise de la structure secondaire des protéines. Sans fenêtres sans contrainte, la différenciation entre les hélices alpha et les feuilles bêta devient impossible en raison du bruit de fond élevé généré par la cellule elle-même.
Les flux de travail analytiques utilisent fréquemment des réactifs agressifs. Les acides concentrés, les bases fortes et les solvants organiques comme l'acétone, l'acétonitrile ou le chloroforme fondront, troubleront ou dégraderont rapidement les alternatives en plastique. La silice fondue démontre une inertie chimique supérieure. Il ne laisse pas passer les plastifiants, les agents de démoulage ou les monomères n'ayant pas réagi dans l'échantillon.
La lixiviation est un problème grave dans l'analyse UV à l'état de traces, car de nombreux plastifiants absorbent fortement dans la plage UV. Si un solvant extrait ces composés d’une cellule en plastique, l’absorbance de l’échantillon gonflera artificiellement. La compatibilité robuste avec les solvants de la silice fondue garantit que la cellule reste optiquement claire et structurellement intacte pendant des milliers de cycles de test. Les seuls produits chimiques qui attaquent de manière significative la silice fondue sont l'acide fluorhydrique (HF) et les alcalis chauds et hautement concentrés.
La silice possède un coefficient de dilatation thermique exceptionnellement faible (environ 0,55 x 10^-6 /°C). Cette stabilité thermique est vitale pour les études thermodynamiques, la cinétique enzymatique et les analyses du point de fusion de l'ADN. Dans ces applications, la cellule d'échantillon subit des cycles de chauffage et de refroidissement rapides via des systèmes thermoélectriques Peltier intégrés au support de cellule du spectrophotomètre.
Contrairement aux plastiques ou au verre standard, qui peuvent se déformer, changer de longueur de trajet ou se fissurer sous l'effet d'une contrainte thermique, la silice fondue conserve ses dimensions précises. Lors d’une analyse de la courbe de fusion de l’ADN entre 25°C et 95°C, la longueur du trajet doit rester exactement de 10 mm. Si le matériau se dilate, la longueur du trajet augmente, modifiant artificiellement les lectures d'absorbance et faussant la température de fusion calculée (Tm). La silice fondue empêche entièrement cette distorsion thermique.

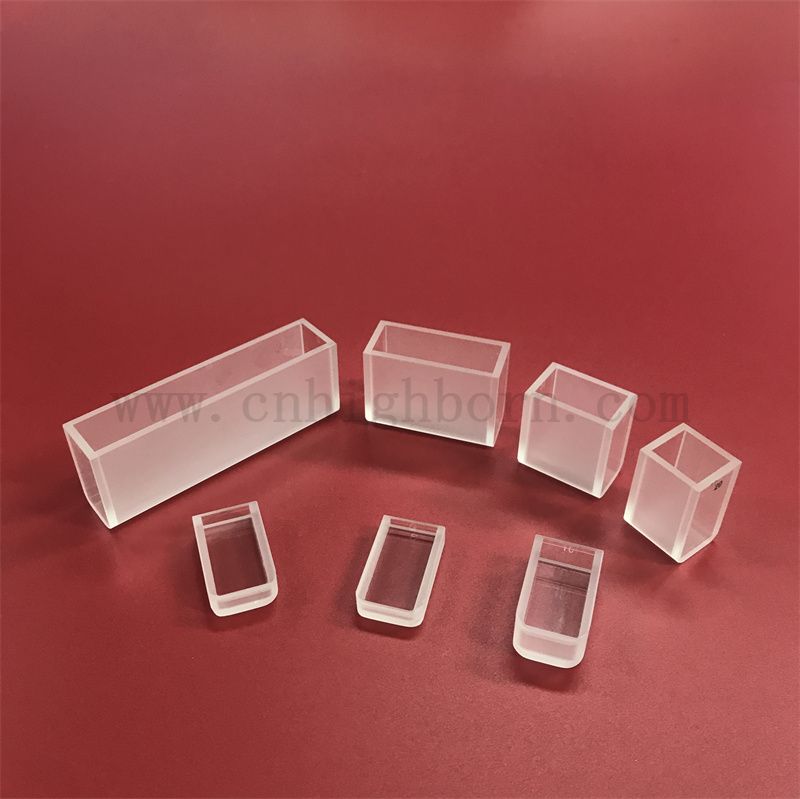

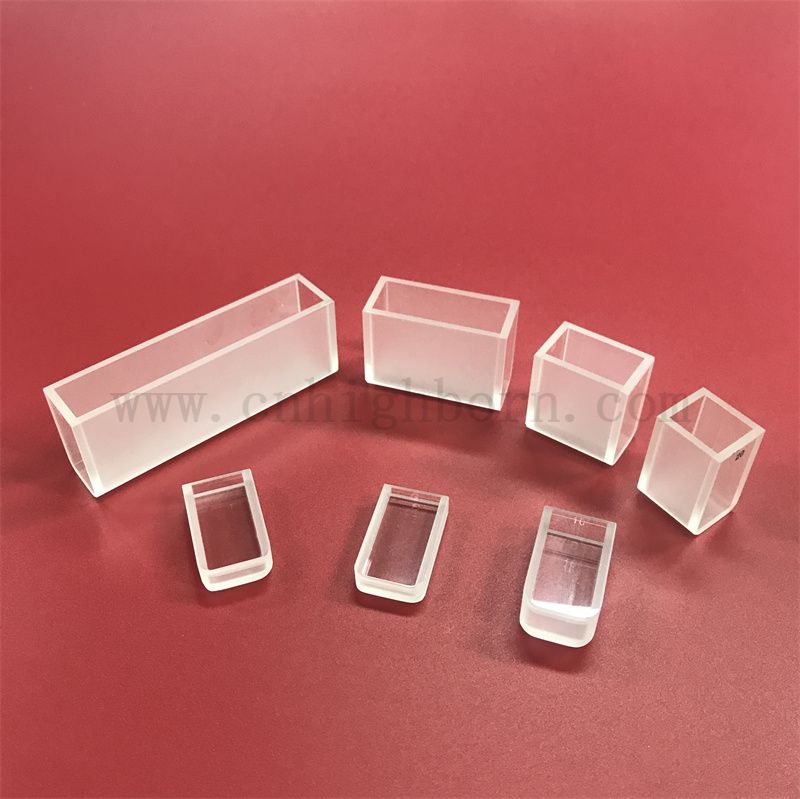

La standard en silice transparente à deux faces cuvette est l'outil principal pour la spectrophotométrie d'absorption et de transmission. Il comporte deux fenêtres optiques polies pour le trajet lumineux et deux côtés dépolis ou noircis. Les côtés dépolis empêchent la diffusion interne de la lumière et les réflexions indésirables qui peuvent rebondir dans le détecteur et provoquer des réponses d'absorbance non linéaires à des concentrations élevées.
Ces côtés givrés fournissent également une surface de manipulation désignée. Les opérateurs doivent saisir la cellule exclusivement par ces faces non optiques. Cette conception garantit que les utilisateurs ne laissent pas d'empreintes digitales, d'huiles cutanées ou de résidus de gants sur les fenêtres optiques critiques pendant le chargement des échantillons. Même une tache microscopique sur la face optique dispersera le faisceau UV, entraînant une élévation immédiate de la ligne de base et des calculs de concentration inexacts.
La spectroscopie de fluorescence nécessite une géométrie optique différente. Étant donné que l’émission de fluorescence est mesurée à un angle de 90 degrés par rapport à la source de lumière d’excitation, la cellule doit avoir quatre côtés optiquement clairs. L’utilisation d’une cellule double face standard pour la fluorescence empêchera la lumière émise d’atteindre le détecteur, ce qui entraînera une lecture nulle.
Des configurations claires sur quatre côtés sont également nécessaires pour les applications de diffusion dynamique de la lumière (DLS) et de néphélométrie. Lors de la sélection d'une cellule à quatre côtés, les opérateurs doivent être extrêmement prudents lors de la manipulation, car il n'y a pas de côtés givrés à saisir. Des élévateurs de cellules spécialisés ou une manipulation strictement par le bord supérieur extrême sont nécessaires pour maintenir la clarté optique sur les quatre faces de transmission.
Les contraintes de volume d’échantillon dictent la géométrie des cellules. Les configurations macro standard nécessitent généralement 3,5 ml d’échantillon pour garantir que le faisceau lumineux traverse entièrement le liquide et ne frappe pas le ménisque. Lorsqu’ils traitent des échantillons biologiques précieux ou à faible rendement, les laboratoires passent aux semi-micro ou micro-cuvettes.
Cellules semi-micro : nécessitent généralement 1,0 ml à 1,5 ml d’échantillon. La largeur interne est réduite, mais la longueur du trajet optique de 10 mm reste constante.
Microcellules : peuvent analyser des volumes aussi faibles que 50 µL. Ceux-ci comportent un masquage noir autour de la petite fenêtre optique pour empêcher le faisceau lumineux de traverser l’espace vide au-dessus du liquide.
Cellules à flux continu : s'intègrent directement dans les systèmes automatisés de manipulation de liquides, les testeurs de dissolution ou les détecteurs de chromatographie. Ils permettent une surveillance continue en ligne sans transfert manuel d’échantillon.
Lors de l'utilisation de microcellules, les opérateurs doivent vérifier la dimension Z (hauteur du faisceau) de leur spectrophotomètre spécifique. Les instruments ont généralement une dimension Z de 8,5 mm ou 15 mm. Si une microcellule avec une fenêtre de 8,5 mm est placée dans un instrument de 15 mm, le faisceau lumineux frappera le masquage noir au lieu de l'échantillon.
Les plastiques haut de gamme transparents aux UV tentent de combler le fossé entre la commodité du jetable et la fonctionnalité UV. Cependant, ils présentent systématiquement une variabilité de base, un bruit de fond plus élevé et de fortes baisses de transmission en dessous de 220 nm. Les plastiques jetables produits en lots comportent des risques inhérents d’incohérences optiques, de défauts de moulage et de variations de longueur de trajet d’une cellule à l’autre.
La silice fondue élimine ces variables. Il offre une clarté optique et des tolérances de fabrication inégalées, garantissant que les critères de réussite analytique sont respectés sans risque d'artefacts de données induits par le conteneur. Lors de la mesure d'échantillons très concentrés dont l'absorbance approche 2,0 ou 3,0, les performances de la cellule en matière de lumière parasite deviennent critiques. Les plastiques diffusent trop de lumière pour être fiables à des densités optiques élevées, alors que la silice polie maintient une linéarité stricte.
L’évaluation de l’impact financier nécessite de regarder au-delà du prix d’achat initial. Les plastiques à usage unique nécessitent un approvisionnement continu, un espace de stockage dédié et des coûts permanents d'élimination des risques biologiques. Un laboratoire à volume élevé effectuant des centaines d’analyses par semaine dépassera rapidement le coût d’une cellule en silice de qualité supérieure rien qu’en dépenses en consommables en plastique.
La véritable rentabilité de la silice réside dans la prévention des pannes. Si une cellule en plastique provoque une lecture erronée lors d'une libération d'un lot pharmaceutique critique, le coût de l'enquête, des nouvelles analyses d'échantillons et de la mise en quarantaine potentielle des lots éclipse le prix de l'équipement optique. En standardisant la silice réutilisable, les laboratoires éliminent la variable consommable de leur analyse des causes profondes lors du dépannage des résultats d'analyse inattendus.
Le marché analytique contient des alternatives mal fabriquées qui compromettent l’intégrité des données. Vous devez vérifier les tolérances du fabricant avant la mise en œuvre. Une précision stricte de la longueur du trajet optique de ±0,01 mm est nécessaire pour respecter la loi de Beer-Lambert. Si la longueur du trajet est de 10,1 mm au lieu de 10,0 mm, chaque calcul de concentration sera erroné de 1 %.
De plus, le parallélisme des fenêtres doit être exact. Les fenêtres non parallèles agissent comme un prisme, déviant le faisceau lumineux du détecteur. Cette déviation du faisceau provoque de graves erreurs de mesure, en particulier dans les instruments dotés de petites ouvertures de détecteur. Les cellules de haute qualité sont assemblées à l’aide de techniques de fusion directe plutôt que d’adhésifs. Les adhésifs peuvent se dissoudre dans les solvants organiques, entraînant une défaillance des cellules et une fuite d'échantillon à l'intérieur du compartiment de l'instrument.
Un nettoyage inapproprié introduit des traces de résidus organiques ou des résidus de protéines, qui absorbent fortement dans la gamme UV. Standardisez vos protocoles de nettoyage à l’aide de laveuses et de détergents spécialisés. Évitez les nettoyants pour vitres très alcalins, qui graveront la surface de silice au fil du temps, obscurcissant de manière permanente les fenêtres optiques.
Immédiatement après utilisation, rincez la cellule avec le solvant approprié pour éliminer la majeure partie de l'échantillon.
Tremper dans un détergent optique spécialisé ou une solution d'acide nitrique douce (par exemple, 3M HNO3) pour décomposer les résidus de protéines.
Rincer abondamment avec de l'eau déminéralisée ultra pure (18,2 MΩ·cm).
Effectuez un rinçage final avec de l'éthanol ou du méthanol de qualité analytique pour faciliter un séchage rapide.
Sécher à l’aide d’un jet d’azote gazeux propre et sans huile ou d’air comprimé. Ne jamais sécher à l'air libre, car cela laisse des taches d'eau sur les faces optiques.
Les dommages physiques dégradent de manière permanente les performances optiques. Les opérateurs doivent manipuler la cellule uniquement par les côtés dépolis. N'essuyez jamais les fenêtres optiques avec des serviettes en papier standard, des lingettes de laboratoire ou des vêtements. Ces matériaux contiennent des fibres abrasives qui vont créer des micro-rayures sur la surface polie de silice. Utilisez uniquement du papier pour objectifs photographiques non pelucheux si un essuyage est absolument nécessaire.
Stockez les cellules dans des racks dédiés en silicone, en PTFE ou en plastique souple. Ne les rangez jamais en vrac dans un tiroir ou dans des supports en métal dur où ils pourraient s'ébrécher. Lors de l'insertion de la cellule dans le spectrophotomètre, assurez-vous que les faces optiques sont alignées avec le faisceau lumineux et appuyez doucement. Forcer une cellule dans un support étanche peut provoquer des micro-fractures le long des coutures fusionnées.
Vérifiez les procédures opérationnelles standard de votre laboratoire actuel pour identifier tous les tests nécessitant des mesures inférieures à 340 nm ou impliquant des solvants organiques agressifs.
Vérifiez les tolérances de longueur de trajet, les exigences de la dimension Z et les degrés de pureté des matériaux auprès de votre fabricant avant d'acheter de nouvelles cellules optiques.
Mettez en œuvre des protocoles de nettoyage et de manipulation stricts et standardisés pour éviter les micro-rayures, le transfert de protéines et la gravure de surface.
Abandonnez les plastiques jetables pour toute analyse quantitative de haute précision afin d’éliminer la variabilité de base et les défauts de moulage.
R : Elle varie généralement de 190 nm à 2 500 nm. Cela couvre les spectres UV profond, visible et proche infrarouge, offrant une large utilité contrairement au verre standard qui coupe environ 340 nm.
R : Au-delà de l'étiquetage du fabricant, la silice fondue transmettra la lumière UV (par exemple à 260 nm) sans l'absorber. Le verre bloquera complètement cette transmission. La transmission UV reste le test fonctionnel définitif.
R : Les plastiques standards comme le polystyrène absorbent la lumière UV et ne peuvent pas être utilisés. Les plastiques spécialisés transparents aux UV fonctionnent jusqu'à environ 230 nm, mais ils n'ont pas la résistance chimique et les tolérances strictes de longueur de trajet de la silice fondue.
R : Manipulez-le uniquement par les côtés givrés pour empêcher les empreintes digitales de pénétrer dans le chemin optique. Nettoyer avec des détergents spécialisés, de l'éthanol ou des solutions acides douces. N'utilisez jamais de brosses abrasives ou de solutions hautement alcalines qui attaquent la silice.
R : Le coût dépend de la matière première de haute pureté, des températures de fusion extrêmes requises pour la fabrication et du polissage optique rigoureux nécessaire pour garantir des longueurs de trajet exactes et des surfaces optiques parallèles.
R : La longueur de trajet standard de l’industrie est de 10 mm. Cela simplifie les calculs pour la loi Beer-Lambert. Cependant, des longueurs de trajet allant de 1 mm à 100 mm sont disponibles pour des exigences de concentration spécifiques.
R : Les mesures de CD nécessitent du quartz spécialisé sans contrainte. Les matériaux standards peuvent posséder des contraintes internes qui provoquent une biréfringence, ce qui déforme la polarisation de la lumière et détruit le signal CD sensible.
