L’électronique à haute densité de puissance, l’optoélectronique avancée et la fabrication de semi-conducteurs sont confrontées à une limite physique critique. Ils doivent dissiper la chaleur extrême tout en conservant une stricte isolation électrique. Les substrats traditionnels comme l'alumine ne répondent pas aux exigences de conductivité thermique des composants de nouvelle génération. Cette limitation crée de graves goulots d'étranglement thermiques, réduit la durée de vie des composants et provoque finalement des pannes du système. À l’inverse, les alternatives hautes performances telles que l’oxyde de béryllium introduisent de graves risques de toxicité, déclenchant des obstacles complexes en matière de conformité réglementaire et gonflant les exigences de manipulation.
La céramique de nitrure d'aluminium est devenue la norme de base pour résoudre ce conflit d'ingénierie précis. Il comble le fossé entre la dissipation thermique et l’isolation électrique. Ce guide évalue les propriétés des matériaux, les compromis comparatifs et les réalités de mise en œuvre liées à la spécification de ce matériau pour les applications de gestion thermique à enjeux élevés. Vous apprendrez comment adapter les capacités du substrat directement à vos exigences techniques.
Équilibre thermoélectrique exceptionnel : l'AlN offre une conductivité thermique de 170 à 230 W/m·K (près de 5 à 7 fois celle de l'alumine) tout en conservant une rigidité diélectrique et une isolation électrique élevées.
Compatibilité du silicium : son coefficient de dilatation thermique (CTE) correspond étroitement à celui du silicium (Si) et de l'arséniure de gallium (GaAs), empêchant les contraintes mécaniques et le délaminage dans les assemblages semi-conducteurs soumis à des cycles thermiques.
Conformité réglementaire : l'AlN offre une alternative non toxique et conforme à la directive RoHS à l'oxyde de béryllium sans sacrifier les performances thermiques haut de gamme.
Spécificité de l'application : Bien que très efficace pour les applications de dissipateurs thermiques, de substrats et de creusets AlN à haute conductivité thermique, son coût plus élevé, sa sensibilité à l'humidité et sa complexité d'usinage nécessitent une qualification précise par rapport aux exigences du projet.
L’électronique moderne continue d’évoluer vers une miniaturisation extrême. Les appareils produisent désormais une puissance nettement supérieure dans un encombrement beaucoup plus réduit. Les modules de transistors bipolaires à grille isolée (IGBT), les LED haute luminosité et les modules RF 5G génèrent des charges thermiques massives. La chaleur s'accumule rapidement à la jonction semi-conductrice. Si vous ne parvenez pas à extraire efficacement cette chaleur, la température de jonction dépasse les limites opérationnelles sûres. Cela conduit directement à un emballement thermique et à une panne immédiate de l'appareil. Les ingénieurs doivent concevoir des chemins thermiques qui déplacent la chaleur de la matrice vers l'environnement ambiant avec une résistance minimale.
Les dissipateurs thermiques métalliques standards en cuivre ou en aluminium offrent une excellente conductivité thermique. Cependant, ils sont très conducteurs d’électricité. De nombreuses applications haute puissance nécessitent une isolation électrique stricte entre la puce semi-conductrice et l'infrastructure de refroidissement. Vous ne pouvez pas monter un composant haute tension directement sur un bloc de cuivre sans provoquer un court-circuit. L'insertion de matériaux d'interface thermique à base de polymères fournit une isolation mais crée une barrière thermique massive. Ce problème précis nécessite l’utilisation de substrats céramiques avancés qui agissent à la fois comme conducteurs thermiques et isolants électriques.
La stabilité thermomécanique présente un autre obstacle technique majeur. Les semi-conducteurs chauffent et refroidissent rapidement pendant leur fonctionnement. Les substrats et les puces semi-conductrices se dilatent à des rythmes différents lorsqu'ils sont exposés à ces changements de température. Ce décalage du coefficient de dilatation thermique (CTE) induit de fortes contraintes mécaniques. Au fil du temps, les cycles thermiques provoquent une fatigue des joints de soudure. Cela entraîne des microfissures, un délaminage et une défaillance prématurée de l’appareil. Vous devez sélectionner des matériaux qui se dilatent à des rythmes similaires pour éviter cette dégradation mécanique.
L'évaluation d'un substrat thermique nécessite le strict respect de mesures de réussite spécifiques. Vous devez mesurer les paramètres suivants pour déterminer si un matériau correspond à votre application :
Conductivité thermique (W/m·K) pour déterminer l'efficacité du transfert de chaleur brute.
Rigidité diélectrique (kV/mm) pour établir la capacité d'isolation électrique et éviter les arcs électriques.
Coefficient de dilatation thermique (ppm/°C) pour vérifier la compatibilité mécanique avec les matrices en silicium.
Constante diélectrique (Dk) pour garantir l'intégrité du signal dans les applications RF haute fréquence.
Le nitrure d'aluminium commercial offre généralement une plage de conductivité thermique de 170 W/m·K à 230 W/m·K. Cette performance repose entièrement sur le mécanisme de diffusion des phonons. Dans les solides non métalliques, la chaleur ne circule pas via les électrons libres. Au lieu de cela, il voyage via des phonons, qui sont des modes quantifiés de vibrations dans le réseau cristallin. Tout défaut de ce réseau disperse les phonons et dégrade le transfert thermique. La pureté absolue de la céramique dicte donc directement ses performances thermiques.
Les impuretés d'oxygène représentent la plus grande menace pour la conductivité thermique. Les atomes d'oxygène remplacent l'azote dans le réseau cristallin, créant des lacunes qui dispersent les phonons de manière agressive. Les fabricants utilisent des auxiliaires de frittage spécifiques pour résoudre ce problème. L'yttria (Y2O3) est couramment ajoutée pendant le processus de fabrication. L'yttrium agit comme un getter, réagissant avec les impuretés de l'oxygène pour former des phases d'aluminate d'yttrium. Ces phases migrent vers les joints de grains lors du frittage à haute température, laissant le réseau cristallin primaire hautement purifié et structurellement sain.
Ce processus de purification se traduit par une efficacité de transfert thermique exceptionnelle. Comparé aux cartes de circuits imprimés FR4 standard, le nitrure d'aluminium offre une meilleure dissipation thermique de près de deux ordres de grandeur. Il surpasse également largement les céramiques d'oxyde standard, ce qui en fait le premier choix pour l'électronique de puissance dense où chaque degré de réduction de température prolonge la durée de vie opérationnelle du semi-conducteur.
La conductivité thermique n’a pas d’importance dans l’électronique de puissance sans une isolation électrique correspondante. Le nitrure d'aluminium excelle ici, offrant une résistivité volumique supérieure à 10^14 Ω·cm. Sa rigidité diélectrique varie typiquement de 15 à 20 kV/mm. Cette isolation robuste permet aux ingénieurs de monter des composants haute tension directement sur le substrat sans risquer de panne électrique ou de décharge partielle.
Le montage direct élimine le besoin de couches isolantes secondaires. Les films polymères ou les tampons thermiques entravent intrinsèquement le transfert de chaleur. En les supprimant, vous diminuez drastiquement la résistance thermique globale de l’ensemble. La chaleur se déplace directement de la matrice, à travers la céramique et dans le mécanisme de refroidissement. Ce chemin direct est essentiel pour gérer les pics thermiques transitoires courants dans les entraînements de moteur et les onduleurs.
Le matériau démontre également une stabilité exceptionnelle dans les applications RF et micro-ondes. Il présente une constante diélectrique d'environ 8,8 à 1 MHz. Combiné à une très faible tangente de perte diélectrique, il empêche la dégradation du signal aux hautes fréquences. Cela rend le substrat très stable pour les télécommunications avancées, les systèmes radar et les composants d'infrastructure 5G où l'intégrité du signal est tout aussi critique que la gestion thermique.
La fiabilité mécanique dépend fortement de la correspondance CTE. Le nitrure d'aluminium présente un CTE d'environ 4,5 ppm/°C à température ambiante. Cette valeur s'aligne remarquablement bien avec les matériaux semi-conducteurs standards. Le silicium présente un CTE compris entre 2,6 et 3,2 ppm/°C, tandis que l'arséniure de gallium est similaire. Le cuivre, en comparaison, se dilate à environ 17 ppm/°C, créant une contrainte massive s'il est directement lié au silicium.
Cet alignement étroit produit un résultat opérationnel spécifique. Lorsque l'assemblage semi-conducteur subit un cycle thermique rapide, la puce et le substrat se dilatent et se contractent presque au même rythme. Cela minimise la contrainte de cisaillement appliquée aux joints de soudure et aux couches de liaison. Sans cette correspondance, l'expansion et la contraction continues cisailleraient rapidement la soudure, créant des vides qui bloqueraient le transfert de chaleur et provoqueraient un emballement thermique immédiat.
La réduction des contraintes thermomécaniques augmente directement la fiabilité des appareils. Les applications fonctionnant dans des environnements difficiles exigent cette stabilité. Les composants aérospatiaux, l'électronique militaire et les onduleurs pour véhicules électriques s'appuient sur cette correspondance CTE précise pour survivre à des milliers de cycles de températures extrêmes sans défaillance mécanique. Il garantit que l’intégrité physique du boîtier correspond à ses performances électriques.
Malgré ses propriétés physiques robustes, le nitrure d’aluminium possède une vulnérabilité chimique spécifique. Il est sensible à l'hydrolyse. Lorsqu'il est exposé à des environnements très humides ou à de l'eau liquide, le matériau réagit avec l'humidité. Cette réaction forme de l'hydroxyde d'aluminium et libère du gaz ammoniac. Au fil du temps, l’hydrolyse dégrade l’intégrité structurelle et les performances thermiques du substrat, transformant la surface en une couche crayeuse non conductrice.
Les ingénieurs doivent mettre en œuvre des stratégies d’atténuation strictes pour éviter cette dégradation. Vous ne pouvez pas déployer du nitrure d'aluminium brut dans des environnements sans vide ou à forte humidité sans protection. Les fabricants appliquent des couches de passivation spécifiques ou des revêtements de verre pour sceller la surface céramique. Ces revêtements bloquent la pénétration de l'humidité tout en conservant les propriétés thermiques sous-jacentes du substrat.
Dans les applications très exigeantes, le scellement hermétique offre la protection ultime. En enfermant le substrat dans un emballage scellé et sans humidité, vous éliminez complètement le risque d’hydrolyse. Comprendre cette limitation environnementale garantit la fiabilité à long terme des déploiements sur le terrain, évitant ainsi les pannes inattendues dans des conditions de fonctionnement humides.
Tableau de comparaison des matériaux
| Matériau | Conductivité thermique (W/m·K) | CTE (ppm/°C) | Rigidité diélectrique (kV/mm) | Avantage principal |
|---|---|---|---|---|
| Nitrure d'aluminium (AlN) | 170 - 230 | ~4,5 | 15 - 20 | Transfert thermique élevé avec correspondance CTE |
| Alumine (Al2O3) | 25 - 30 | ~7.2 | 15 | Faible coût, métallisation facile |
| Oxyde de béryllium (BeO) | ~250 | ~8,0 | >20 | Conductivité thermique la plus élevée (héritage) |
| Nitrure de silicium (Si3N4) | 60 - 90 | ~3.2 | 15 | Résistance mécanique extrême |
L'alumine reste le substrat céramique le plus courant dans l'industrie électronique. Cependant, ses performances thermiques sont limitées. L'alumine offre une conductivité thermique d'environ 25 à 30 W/m·K. En revanche, une céramique de gestion thermique AlN fournit plus de 170 W/m·K, éloignant la chaleur de manière exponentielle plus rapidement des jonctions critiques. Cette différence massive dicte les limites de densité des composants.
L'alumine offre des avantages pratiques distincts. Sa production est nettement moins chère. Il est plus facile à métalliser en utilisant des procédés industriels standards car il s’agit d’une céramique oxyde. De plus, il est totalement insensible à la dégradation par l’humidité, ne nécessitant aucune couche de passivation spécialisée ni scellement hermétique pour la protection de l’environnement.
Vous devez ici appliquer une règle de décision stricte. Spécifiez le nitrure d'aluminium uniquement lorsque les charges thermiques dépassent explicitement la capacité de dissipation de l'alumine. Cela se justifie également lorsque des contraintes d'espace strictes empêchent l'utilisation de dissipateurs thermiques en alumine plus grands et plus volumineux. Pour les applications à faible consommation avec un espace physique suffisant, Alumina reste le choix pratique et économique.
Historiquement, l’oxyde de béryllium a dominé la gestion thermique haut de gamme. BeO offre une conductivité thermique légèrement supérieure, culminant à environ 250 W/m·K. Il présente également une constante diélectrique plus faible, ce qui profite à certaines applications RF haute fréquence où la vitesse de propagation du signal est la priorité absolue.
Le point d’échec critique du BeO réside dans sa grave toxicité. L'inhalation de poussière de BeO provoque la bérylliose, une maladie pulmonaire chronique et souvent mortelle. Cette toxicité entraîne des coûts massifs de conformité OSHA et RoHS. Les installations nécessitent des protocoles de manipulation spécialisés, des environnements d'usinage dédiés et des responsabilités d'élimination coûteuses qui compliquent l'ensemble du pipeline de fabrication.
La règle de décision en ingénierie moderne est absolue. Le nitrure d'aluminium sert de remplacement obligatoire au BeO dans toutes les nouvelles conceptions. Les mandats de santé et de sécurité environnementales (EHS) dictent ce changement à l’échelle mondiale. Les compromis mineurs en termes de performances en conductivité thermique sont entièrement compensés par l'élimination des risques de toxicité et la simplification de la chaîne d'approvisionnement.
Le nitrure de silicium occupe une niche spécifique en électronique de puissance. Alors que le nitrure d'aluminium offre une conductivité thermique supérieure, le Si3N4 excelle en termes de durabilité physique. Le nitrure de silicium offre une résistance mécanique, une ténacité à la rupture et une résistance à la flexion largement supérieures, ce qui le rend très résistant aux impacts physiques.
Cette distinction dicte leurs cas d'utilisation respectifs. Recommandez le Si3N4 pour les environnements soumis à des chocs mécaniques extrêmes ou à de fortes vibrations. Les transmissions spécifiques des véhicules électriques et les machines industrielles lourdes utilisent souvent des substrats Si3N4 pour empêcher la céramique de se briser sous l'effet d'une contrainte physique.
À l’inverse, spécifiez le nitrure d’aluminium pour les applications où la dissipation thermique maximale représente le principal goulot d’étranglement. Si l’environnement est mécaniquement stable mais thermiquement extrême, l’AlN reste le meilleur choix. Vous échangez la ténacité mécanique contre une capacité d’extraction thermique brute.
L’industrie des semi-conducteurs s’appuie fortement sur des substrats céramiques avancés. Les modules à transistors bipolaires à grille isolée (IGBT) gèrent des charges de puissance massives dans la traction ferroviaire, les entraînements industriels et les onduleurs d'énergie renouvelable. Ces modules génèrent une chaleur intense qui doit être dissipée instantanément pour éviter toute panne. Le substrat agit comme le pont thermique principal entre le silicium et la plaque de refroidissement liquide.
Les MOSFET de puissance et les packages RF/micro-ondes haute fréquence pour les infrastructures 5G sont confrontés à des défis similaires. L'emballage dense de ces composants ne laisse aucune place à des systèmes de refroidissement encombrants. Les substrats en nitrure d'aluminium évacuent directement la chaleur des puces en silicium, ce qui permet aux ingénieurs d'intégrer davantage de puissance de traitement dans des boîtiers plus petits sans violer les limites thermiques.
En maintenant des températures de jonction plus basses, ces substrats empêchent l'emballement thermique. Ils garantissent des performances électriques stables sur les réseaux électriques à haute densité et les infrastructures de télécommunications à service continu. Le matériau offre la stabilité thermique fondamentale nécessaire pour maintenir les réseaux électriques modernes opérationnels sous des charges de pointe.

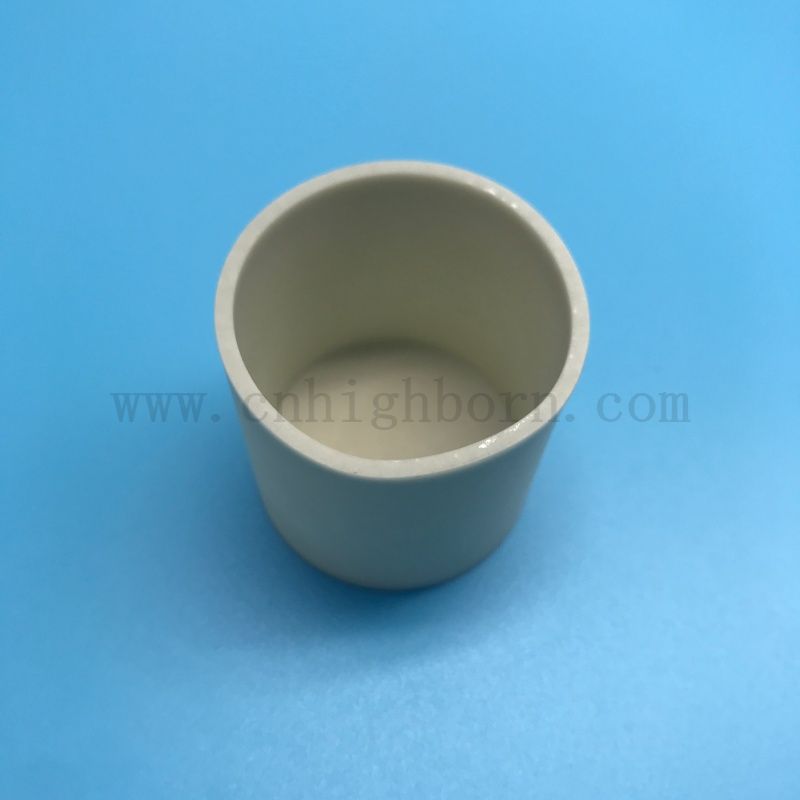

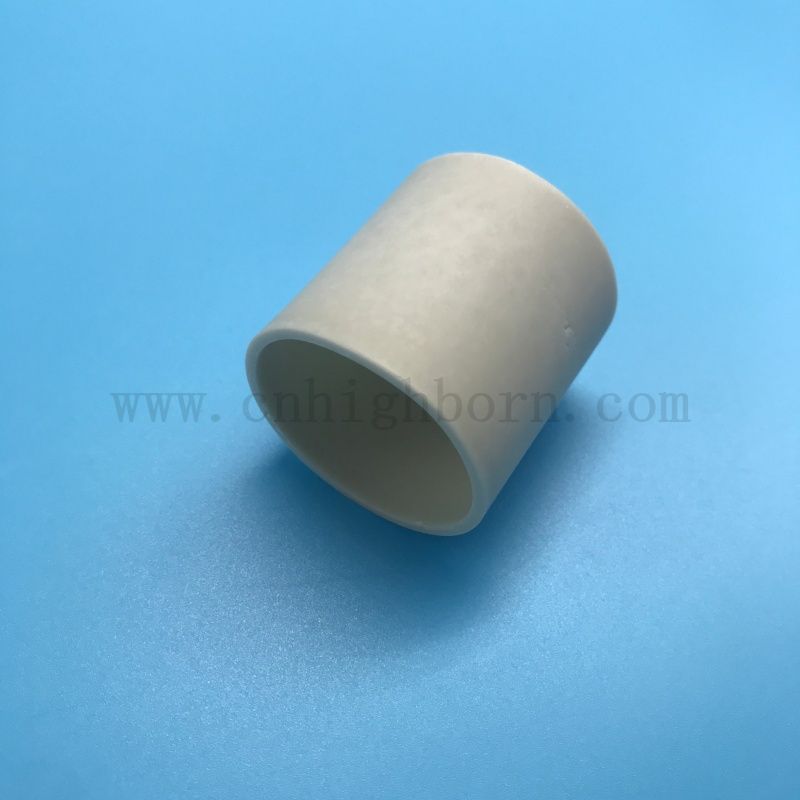

La gestion thermique s'étend au-delà des substrats électroniques jusqu'au traitement avancé des matériaux. Un creuset AlN à haute conductivité thermique joue un rôle essentiel dans la fabrication spécialisée. Ces creusets sont largement utilisés dans les processus de croissance cristalline, en particulier pour extraire des boules d'arséniure de gallium (GaAs) et de carbure de silicium (SiC) où des gradients thermiques précis sont obligatoires.
Ils prennent également en charge la fabrication d'OLED et les processus métallurgiques à haute température. Le matériau démontre une résistance exceptionnelle aux métaux en fusion, notamment l’aluminium et le lithium hautement réactifs. Il ne contamine pas la masse fondue, garantissant ainsi une sortie de haute pureté pour les matériaux sensibles de qualité semi-conductrice.
De plus, ces creusets maintiennent une stabilité structurelle dans des atmosphères inertes ou réductrices à des températures extrêmes. Ils peuvent fonctionner efficacement à des températures proches de 2 000°C. Cette stabilité assure une répartition uniforme de la chaleur, essentielle à une croissance cristalline sans défaut, empêchant ainsi le choc thermique de briser le creuset pendant les phases de refroidissement rapide.
Les LED UV haute puissance et les diodes laser industrielles génèrent une chaleur importante dans un espace microscopique. Si cette chaleur reste piégée, la diode subit une dégradation immédiate de ses performances. Les supports en nitrure d'aluminium fournissent le chemin d'extraction thermique nécessaire, évacuant la chaleur de la région émettrice de lumière active.
Une extraction efficace de la chaleur est directement liée à la stabilité de l’appareil. Dans les diodes laser, les fluctuations de température modifient la longueur d'onde d'émission. En stabilisant la température, le support en céramique assure une stricte stabilité de longueur d'onde. Ceci est essentiel pour les communications par fibre optique et les outils de découpe laser de précision où la dérive de longueur d'onde provoque une défaillance du système.
Pour les LED haute luminosité, la gestion thermique maintient l’efficacité lumineuse. La chaleur dégrade les couches de phosphore et réduit le rendement lumineux au fil du temps. Une bonne dissipation thermique maximise la durée de vie opérationnelle de la diode, garantissant des performances constantes sur des milliers d'heures de fonctionnement continu.
Travailler avec du nitrure d’aluminium entièrement fritté présente d’importants défis de fabrication. Le matériau présente une dureté extrême et une fragilité inhérente. Les outils d'usinage standard échoueront immédiatement. Les modifications post-frittage nécessitent un équipement spécialisé et des protocoles opérationnels stricts pour éviter les microfissures.
Les ingénieurs doivent suivre une séquence stricte pour la fabrication et l’assurance qualité :
Formage à l'état vert : façonnez la poudre de céramique brute en pressant ou en coulant du ruban adhésif avant qu'elle ne durcisse.
Usinage vert : percez des vias et découpez des géométries complexes alors que le matériau est encore mou pour minimiser l'usure de l'outil.
Frittage à haute température : cuisez la céramique dans une atmosphère d'azote avec des additifs d'yttria pour atteindre la pleine densité.
Meulage au diamant : utilisez des meules diamantées spécialisées pour obtenir une planéité de surface finale et des tolérances dimensionnelles serrées.
Ablation laser : utilisez des lasers de précision pour les micro-vias ou les découpes fines que le meulage ne peut pas réaliser.
Vérification thermique : testez des échantillons de lots à l'aide de la méthode Laser Flash (ASTM E1461) pour garantir les spécifications de conductivité thermique.
Les ingénieurs doivent pratiquer une conception stricte pour la fabricabilité (DFM). Vous devez concevoir les composants pour minimiser l'usinage après incendie. Dans la mesure du possible, utilisez l’usinage à l’état vert. Le façonnage de la céramique avant qu’elle ne subisse un frittage à haute température contrôle considérablement les coûts de production et réduit les déchets de matière.
L'intégration de la céramique dans un ensemble électronique nécessite une métallisation. Le nitrure d’aluminium étant une céramique sans oxyde, il est intrinsèquement difficile à métalliser par rapport à l’alumine. La surface ne contient pas d’atomes d’oxygène que les métaux de liaison traditionnels saisissent généralement. Vous ne pouvez pas simplement imprimer du cuivre sur une surface brute et vous attendre à ce qu'il adhère sous l'effet d'une contrainte thermique.
Les fabricants utilisent des techniques de métallisation spécifiques pour surmonter ce problème. Le cuivre à liaison directe (DBC) nécessite d'oxyder intentionnellement la surface de l'AlN pour créer une fine couche d'alumine, permettant au cuivre de se lier à des températures élevées. Le brasage actif aux métaux (AMB) évite l'étape d'oxydation en utilisant un alliage de brasage contenant des métaux actifs comme le titane, qui réagit chimiquement directement avec la surface du nitrure. L'AMB offre généralement une fiabilité supérieure pour les cycles thermiques extrêmes.
La métallisation directe optimise la résistance thermique. Il élimine le besoin de matériaux d'interface thermique (TIM) épais et hautement résistifs entre la céramique et les traces de cuivre. Cependant, vous devez surveiller de près la qualité. Si les profils de métallisation ne sont pas strictement contrôlés par le fabricant, vous risquez de graves problèmes d'adhérence, conduisant à un délaminage lors du fonctionnement sur le terrain.
La céramique de nitrure d'aluminium constitue le matériau de choix lorsque les céramiques standard échouent thermiquement et que les dissipateurs thermiques métalliques échouent électriquement. Il comble le fossé critique de l'électronique de puissance moderne, en offrant une conductivité thermique inégalée ainsi qu'une robustesse diélectrique. Ses propriétés physiques correspondent parfaitement aux exigences des emballages de semi-conducteurs de nouvelle génération.
Les ingénieurs doivent spécifier ce matériau lors de la conception de systèmes à haute densité de puissance tels que les IGBT, les lasers industriels et les modules RF 5G. Lorsque la correspondance CTE avec le silicium, une conductivité thermique élevée non toxique et une isolation électrique stricte ne sont pas négociables, cette céramique fournit la solution d'ingénierie exacte requise.
Cartographiez vos exigences exactes en matière de charge thermique par rapport aux limitations de l'alumine pour justifier la mise à niveau du matériau.
Spécifiez vos exigences de métallisation en fonction de vos besoins de liaison spécifiques, en choisissant soigneusement entre les processus DBC et AMB.
Consultez les fabricants de céramiques techniques pendant la phase de conception initiale pour optimiser les tolérances d’usinage à l’état vert.
Définissez des stratégies strictes de passivation environnementale si vous déployez le substrat dans des applications sans vide ou à forte humidité.
R : Dans un environnement riche en oxygène, le nitrure d'aluminium commence à s'oxyder à environ 700°C, formant une couche d'alumine qui dégrade les performances thermiques. Cependant, en atmosphères inertes ou réductrices, le matériau reste très stable et peut fonctionner efficacement à des températures supérieures à 1900°C.
R : Le processus de fabrication est nettement plus complexe. Cela nécessite la synthèse précise de poudre d’AlN de haute pureté, l’ajout d’adjuvants de frittage d’yttrium spécifiques et un traitement à haute température dans des atmosphères d’azote contrôlées. Ces exigences de fabrication strictes font grimper les coûts de production.
R : Oui. Le matériau est sensible à l'hydrolyse. Il réagit avec l'eau liquide ou une humidité ambiante élevée pour former de l'hydroxyde d'aluminium et du gaz ammoniac. Les applications commerciales empêchent cette dégradation en appliquant des couches de passivation, des revêtements de verre ou en utilisant un scellement hermétique.
R : Oui. Il présente des propriétés de dégazage extrêmement faibles, ce qui le rend parfaitement adapté aux applications sous ultra-vide (UHV). Il est fréquemment utilisé dans les équipements de traitement de plaquettes semi-conductrices et dans les boîtiers électroniques scellés sous vide sans contaminer l’environnement.
R : Son coefficient de dilatation thermique (~4,5 ppm/°C) correspond étroitement à celui des matrices en silicium. Cet alignement garantit que les deux matériaux se dilatent et se contractent à des rythmes similaires pendant le cycle thermique. Cela minimise les contraintes de cisaillement, évitant ainsi la fatigue des joints de soudure et les microfissures.
R : Il remplace BeO sur le plan fonctionnel pour éliminer les risques de toxicité, mais ce n’est pas un remplacement parfait. L'AlN a une constante diélectrique légèrement différente et nécessite des processus de métallisation différents. Les ingénieurs doivent apporter des ajustements mineurs à la conception pour tenir compte de ces différences.
R : Les techniques compatibles les plus courantes incluent le cuivre à liaison directe (DBC), le brasage métallique actif (AMB) et la pulvérisation en couche mince. Ces processus spécialisés sont nécessaires car l'AlN est une céramique sans oxyde, nécessitant des mécanismes de liaison spécifiques pour garantir une forte adhésion du métal.
