Matériaux céramiques poreux et leurs ventouses sous vide dans la fabrication de semi-conducteurs : fonction et application

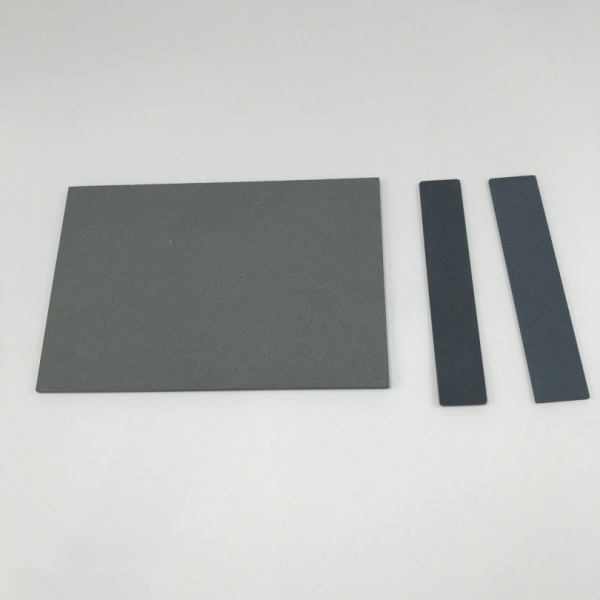

I. Aperçu des caractéristiques des matériaux céramiques poreux

Les céramiques poreuses sont des matériaux inorganiques non métalliques préparés selon des procédés spéciaux. Ils contiennent un grand nombre de pores réguliers ou irréguliers au sein de leur structure, et ces pores peuvent être interconnectés ou fermés indépendamment. La porosité de ce matériau varie généralement de 20 % à 90 %, et la taille des pores peut s'étendre de l'échelle nanométrique à l'échelle millimétrique. La raison pour laquelle les céramiques poreuses sont très appréciées dans la fabrication de semi-conducteurs est principalement due à leur structure poreuse unique et aux excellentes propriétés de résistance thermique, de résistance chimique et d’isolation électrique du matériau lui-même. Ces caractéristiques lui permettent de jouer un rôle important dans différentes étapes de la production de semi-conducteurs, en contribuant à améliorer la précision du contrôle des processus, à garantir le rendement du produit et à améliorer la stabilité opérationnelle à long terme des équipements.

II. Ventouses sous vide - Une application typique des céramiques poreuses dans les équipements semi-conducteurs

Les céramiques poreuses ont diverses applications dans les équipements semi-conducteurs. Les ventouses sous vide sont l’un des types les plus représentatifs. Ces ventouses utilisent de la céramique poreuse comme composant porteur clé et jouent un rôle indispensable dans des processus tels que la manipulation, le positionnement et la fixation des plaquettes.

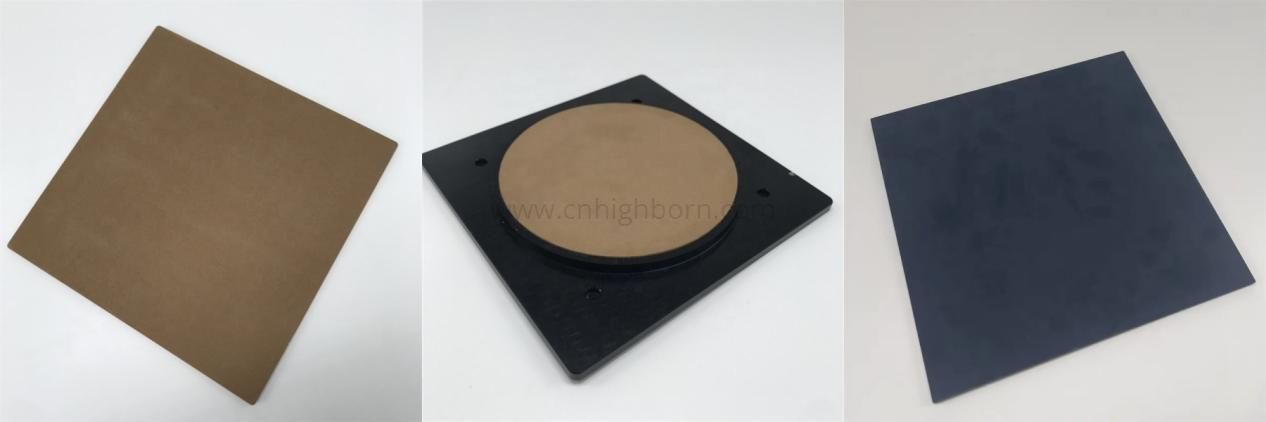

III. Structure et principe de fonctionnement des ventouses sous vide en céramique poreuse

Dans le processus de fabrication des semi-conducteurs, la fixation et le support des pièces nécessitent souvent l'utilisation de dispositifs d'aspiration sous vide. La ventouse à vide en céramique poreuse est un représentant typique d'un tel équipement. Cette ventouse utilise une plaque en céramique poreuse comme milieu conducteur de vide. La plaque est encastrée dans les évidements de la base, et sa périphérie est scellée et étroitement combinée avec la base. La base est usinée avec précision à partir de matériaux céramiques ou métalliques. En termes d'effet d'utilisation pratique, les ventouses traditionnelles, lors de l'adsorption de pièces de type film, en raison de la grande taille des trous de surface, le matériau du film est facilement piégé dans les trous pendant le pompage sous vide, provoquant ainsi des rides, un effondrement ou une déformation sous contrainte et d'autres défauts. Cependant, la ventouse en céramique poreuse présente une surface présentant des structures microporeuses fines et uniformes. Il peut garantir une adhérence suffisante tout en formant un support uniforme sur la surface de la pièce, supprimant ainsi efficacement les problèmes de qualité causés par une contrainte ou une déformation locale. De plus, la ventouse à vide en céramique poreuse présente également les caractéristiques d'absence de génération d'électricité statique, d'émission de poussière et de résistance à l'usure. Il présente des avantages évidents dans l’environnement de fabrication de semi-conducteurs, où les exigences de propreté sont extrêmement élevées.

IV. Paramètres techniques clés des ventouses sous vide en céramique microporeuse

D'après les paramètres techniques, le diamètre des pores de la ventouse à vide en céramique microporeuse peut généralement être ajusté dans la plage de 5 à 200 μm, la porosité est d'environ 30 % à 50 %, l'uniformité de l'adsorption peut atteindre le niveau d'une différence de pression de ± 3 kPa dans une zone de 10 × 10 mm, et la planéité et le parallélisme peuvent tous être contrôlés avec une précision au niveau du micron. Ces ventouses peuvent être adaptées aux tailles de tranches courantes allant de 2 pouces à 12 pouces, et les objets de traitement couvrent des matériaux semi-conducteurs tels que des tranches à base de silicium, des substrats en saphir et des tranches d'arséniure de gallium. Certains produits adoptent également une conception de contrôle du vide par zone, divisant la ventouse en plusieurs zones d'adsorption indépendantes. Les utilisateurs peuvent choisir de manière flexible d'activer le chemin d'air de la zone correspondante en fonction de la taille de la pièce. Cette technologie d'adsorption de zone améliore considérablement l'efficacité du changement de ligne dans la production multi-variétés et en petits lots. De plus, la ventouse en céramique multipores présente la caractéristique d'une utilisation bidirectionnelle : grâce à l'extraction sous vide, elle peut réaliser l'adsorption de la pièce ; à l'inverse, en introduisant une pression positive, il peut réaliser une transmission suspendue sans contact, évitant ainsi les dommages à la surface de la pièce dus au contact direct. Dans les scénarios impliquant des processus de lithographie, l'utilisation de ventouses en céramique multipores de couleur noire a la même signification positive pour réduire la réflexion de la lumière sur la surface de l'équipement et minimiser l'impact négatif de la lumière parasite sur l'effet d'exposition. Les céramiques noires d'oxyde d'aluminium multipores sont généralement composées principalement d'Al₂O₃, et en ajoutant des oxydes de métaux de transition (tels que Fe₂O₃, CoO, NiO, MnO₂, etc.) comme colorants, elles sont frittées à haute température pour assurer l'effet de couleur tout en répondant également aux exigences de résistance mécanique et de porosité.

V. Avantages comparatifs des ventouses sous vide en céramique poreuse et des ventouses sous vide en métal

Par rapport aux ventouses à vide en métal traditionnelles, les avantages des ventouses à vide en céramique poreuse sont plus importants. Les trous d'adsorption des ventouses métalliques traditionnelles sont généralement supérieurs à 200 μm et la force d'adsorption est concentrée à proximité des positions des trous. Les pièces minces sont sujettes à une déformation ou une indentation locale pendant le traitement. Cependant, les diamètres des pores des ventouses en céramique microporeuses sont uniquement au niveau micrométrique et les pores sont interconnectés en trois dimensions, permettant une adsorption uniforme sur toute la surface, éliminant fondamentalement le problème de concentration des contraintes. En termes de propriétés antistatiques, les céramiques poreuses elles-mêmes sont des matériaux isolants, qui peuvent prévenir efficacement les dommages aux copeaux causés par l'électricité statique ; les ventouses métalliques n'ont pas cette caractéristique. De plus, les matériaux céramiques ont une dureté élevée, une bonne rétention de forme et une résistance à l'usure nettement meilleure que les métaux. Leur structure entièrement frittée garantit également l’absence de génération de poussière lors de l’utilisation, répondant ainsi aux exigences de propreté de la fabrication de semi-conducteurs. Grâce à ces nombreux avantages en termes de performances, les ventouses à vide en céramique poreuse sont devenues un outil clé indispensable dans la fabrication de semi-conducteurs haut de gamme.

VI. Applications spécifiques des ventouses sous vide en céramique dans la fabrication de plaquettes

La ventouse à vide en céramique joue un rôle crucial dans le processus de fabrication de la plaquette en maintenant et en soutenant la plaquette. Son matériau principal est la céramique poreuse, avec une structure de pores uniforme et continue à l'intérieur. Après meulage de surface, il présente une excellente planéité et une excellente finition de surface. Grâce aux caractéristiques de ce matériau, la ventouse présente une excellente planéité et un parallélisme d'application, avec une structure dense et une résistance fiable. Il a également une bonne perméabilité à l'air et une adhérence uniforme, et la surface est pratique pour la réparation et l'entretien. Ces avantages lui permettent de convenir à diverses procédures de traitement de plaquettes telles que l'amincissement, la découpe, le meulage, le nettoyage et le traitement de surface. Il a des effets significatifs en empêchant les rayures sur la surface des tranches, en empêchant l'électricité statique d'endommager les puces et en contrôlant la pollution particulaire, garantissant ainsi une qualité de surface élevée et une cohérence de traitement dans le traitement des tranches. Dans des conditions d'utilisation normales, la ventouse à vide en céramique poreuse a une longue durée de vie en raison de sa dureté élevée du matériau, de sa bonne rétention de forme, de son long cycle de réparation et de son petit volume de réparation. Il ne se fissurera pas, ne se brisera pas en morceaux et ne s'effondrera pas et peut être réutilisé dans une certaine mesure après réparation. Actuellement, ce type de ventouse est largement utilisé dans les processus de fabrication de matériaux semi-conducteurs tels que les plaquettes à base de silicium, les substrats en saphir et les plaquettes en arséniure de gallium.

FAQ :

Question 1 :  Quelles sont les principales caractéristiques structurelles et les avantages généraux des propriétés des matériaux céramiques poreux qui les rendent adaptés à la fabrication de semi-conducteurs ?

Réponse : Les céramiques poreuses sont des matériaux inorganiques non métalliques avec une porosité allant généralement de 20 % à 90 % et des tailles de pores allant du nanomètre au millimètre. Leurs principaux avantages comprennent une excellente résistance thermique, une résistance chimique et une isolation électrique. Ces propriétés, combinées à leur structure de pores unique, permettent un contrôle amélioré des processus, un rendement en produit plus élevé et une stabilité opérationnelle améliorée à long terme dans la production de semi-conducteurs.

Question 2 : En quoi la structure d'une ventouse à vide en céramique poreuse diffère-t-elle de celle des ventouses traditionnelles et quels avantages pratiques cela apporte-t-il ?

Réponse : Une ventouse en céramique poreuse utilise une plaque en céramique microporeuse comme support conducteur du vide, avec des pores fins et uniformes sur sa surface. En revanche, les ventouses traditionnelles ont des trous de plus grande surface. Cette structure à pores fins empêche les matériaux en film mince d'être piégés, froissés ou déformés pendant le pompage sous vide. Il fournit un support et une adhérence uniformes sur la surface de la pièce, supprimant efficacement les défauts causés par une contrainte ou une déformation locale.

Question 3 : Quelle est la caractéristique « utilisation bidirectionnelle » des ventouses en céramique poreuse et pourquoi est-elle bénéfique ?

Réponse : Grâce à l'extraction sous vide, la ventouse peut réaliser l'adsorption de la pièce (mode contact). À l'inverse, en introduisant une pression positive, il peut réaliser une transmission suspendue sans contact. Ce mode sans contact évite le contact direct avec la surface de la pièce, évitant ainsi les dommages potentiels, particulièrement critiques pour les tranches semi-conductrices fragiles ou de grande valeur.

Question 4 : Qu'est-ce que la technologie « contrôle du vide de zone » ou adsorption de zone mentionnée dans l'article, et quel est son avantage ?

Réponse : Cette conception divise la ventouse en plusieurs zones d'adsorption indépendantes. Les utilisateurs peuvent activer de manière flexible uniquement le chemin d'air correspondant à la taille de la pièce. Cela améliore considérablement l'efficacité du changement de ligne dans la production multi-variétés et en petits lots, car cela permet à la même ventouse de s'adapter à des pièces de différentes tailles sans modifier l'ensemble de la configuration.

Question 5 : Dans quels processus spécifiques de fabrication de plaquettes les ventouses à vide en céramique sont-elles utilisées et quels aspects de qualité contribuent-elles à garantir ?

Réponse : Ils sont utilisés dans des processus tels que l’amincissement, la découpe, le meulage, le nettoyage et le traitement de surface. Leurs avantages aident à prévenir les rayures sur la surface des plaquettes, à empêcher l’électricité statique d’endommager les puces et à contrôler la pollution particulaire. Cela garantit une qualité de surface élevée et une cohérence de traitement. En raison de leur dureté élevée et de leur bonne rétention de forme, ils ont également une longue durée de vie et peuvent être réparés et réutilisés dans une certaine mesure.
