La précision de toute mesure d'électrode de travail dépend entièrement de la stabilité absolue de la demi-cellule de référence. Une dérive potentielle introduit de graves risques opérationnels. Vous obtenez des données analytiques compromises, des lots de contrôle qualité défaillants et des heures de laboratoire perdues à résoudre les faux positifs. Ces problèmes proviennent souvent d’électrodes dégradées ou mal spécifiées qui interagissent mal avec des matrices d’échantillons complexes. L'atténuation de ces risques nécessite de comprendre la mécanique thermodynamique, les matériaux de jonction et les limites environnementales inhérentes au système argent/chlorure d'argent. L'évaluation, la sélection et le maintien de la configuration correcte des électrodes pour des applications analytiques spécifiques garantissent l'intégrité des données. En maîtrisant les principes physiques et chimiques régissant ces appareils, vous éliminez les lectures erratiques et garantissez des mesures électrochimiques reproductibles et très précises dans divers environnements de test.
Équilibre thermodynamique : une électrode de référence Ag AgCl atteint un potentiel constant grâce à une réaction redox réversible, régie strictement par l'activité soutenue des ions chlorure dans l'électrolyte interne.
Intégrité de la jonction : l'interface physique, souvent un pont de sel en céramique poreux, est essentielle pour maintenir la continuité électrique tout en empêchant la contamination des échantillons et en minimisant les potentiels de jonction liquide.
Vulnérabilités environnementales : les fluctuations de température et les matrices d'échantillons contenant des sulfures ou des métaux lourds ont un impact direct sur la stabilité, nécessitant des configurations spécifiques telles que des conceptions à double jonction.
Gestion du cycle de vie : des performances constantes nécessitent des protocoles de maintenance rigoureux, comprenant des solutions de stockage appropriées, un réapprovisionnement régulier en électrolyte et une vérification par rapport à une électrode de référence principale.
Dans une configuration standard à trois électrodes, l’ électrode de référence remplit une fonction unique. Il complète le circuit électrique tout en fournissant une tension de terre stable et connue. Cette tension de base agit comme le point d'ancrage par rapport auquel le potentiel de l'électrode de travail est continuellement mesuré et contrôlé. Sans un point de référence stable, le potentiostat ne peut pas appliquer ou mesurer avec précision la tension nécessaire pour piloter les réactions électrochimiques souhaitées à l'interface de l'électrode de travail. La demi-cellule de référence doit laisser passer un courant minimal pour éviter la polarisation. Cela garantit que son potentiel reste constant quels que soient les changements dynamiques se produisant ailleurs dans la cellule.
La stabilité potentielle constitue la mesure d’évaluation ultime pour tout système de référence. Même une dérive de l’ordre du millivolt peut invalider complètement les techniques analytiques sensibles. En voltamétrie cyclique, un potentiel de référence changeant fausse les positions des pics. Cela conduit à une identification incorrecte des espèces rédox ou à des calculs inexacts de la cinétique de réaction. Lors de titrages potentiométriques ou de mesures de pH, la dérive de la ligne de base se traduit directement par une erreur de mesure. Cela peut entraîner le non-respect des spécifications de qualité de lots entiers de produits. Lors des tests de corrosion à long terme, une référence instable masque les subtils changements de tension qui indiquent l'apparition de piqûres ou de passivation. Le maintien d’une stabilité absolue est une condition fondamentale pour générer des données électrochimiques valides.
Le cœur de l’ électrode de référence Ag AgCl repose sur une interface à l’état solide régie par une paire redox réversible. Un fil d'argent recouvert d'une couche solide de chlorure d'argent est immergé dans une solution électrolytique contenant une concentration connue d'ions chlorure. Cet équilibre métal-ion assure un échange constant de charge à travers l’interface. La réaction se déroule dans les deux sens à des vitesses égales lorsqu'aucun courant externe n'est appliqué. Étant donné que l'argent et le chlorure d'argent existent sous forme de phases solides avec une activité unitaire, ils ne modifient pas la composition chimique de l'électrolyte environnant. Cela permet au système de maintenir indéfiniment un état stable dans des conditions idéales.
L'équation de Nernst dicte mathématiquement le comportement de ce système. Il révèle que le potentiel de l'électrode dépend exclusivement de l'activité des ions chlorure présents dans la solution de remplissage interne. Le maintien d’une concentration saturée ou connue avec précision de chlorure de potassium (KCl) ou de chlorure de sodium (NaCl) est le facteur non négociable pour empêcher un changement potentiel. Si la concentration en chlorure change en raison de l'évaporation, de la dilution ou de la contamination, l'équilibre se déplace. Le potentiel dérive en conséquence. Cette stricte dépendance thermodynamique exige un contrôle rigoureux de la composition interne de l’électrolyte.
Les opérateurs doivent choisir entre des solutions de remplissage saturées et insaturées. Chacun présente des profils thermodynamiques distincts. Les solutions saturées en KCl offrent l’avantage de maintenir un potentiel constant même si une partie de l’eau s’évapore. L'excès de sel solide se dissout simplement pour maintenir la saturation. Cependant, les solutions saturées sont très sujettes aux précipitations induites par la température. Une baisse de température provoque la formation de cristaux de sel qui peuvent obstruer la jonction. À l’inverse, les solutions insaturées, telles que le KCl 3M ou 3,5M, offrent une stabilité supérieure en température. Ils résistent à la cristallisation à des températures plus basses. Le compromis est leur sensibilité à l’évaporation. Toute perte d'eau augmente la concentration en chlorure, provoquant un déplacement immédiat et permanent du potentiel de référence.
| Type d'électrolyte | Résistance à l'évaporation | Stabilité de la température | Facteur de risque principal |
|---|---|---|---|
| KCl saturé | Élevé (l'excès de sel se dissout) | Faible (précipite facilement) | Jonction obstruée par des cristaux de sel |
| 3M / 3,5MKCl | Faible (changements de concentration) | Élevé (résiste au gel/cristallisation) | Dérive potentielle due à la perte d’eau |
Lors de l’évaluation du système Ag/AgCl par rapport aux alternatives historiques, sa domination dans les laboratoires modernes devient claire. L'électrode Calomel repose sur un équilibre mercure/chlorure de mercure. Bien que très stable, il a été largement abandonné en raison des graves risques environnementaux et sanitaires associés à la toxicité du mercure. L’électrode standard à hydrogène (SHE) sert de référence théorique zéro volt pour tous les potentiels électrochimiques. Cependant, cela nécessite de faire barboter de l’hydrogène gazeux hautement inflammable sur une électrode en platine platinée immergée dans un acide fort. Cela rend le SHE totalement impraticable pour une utilisation quotidienne en laboratoire ou sur le terrain. Le système Ag/AgCl offre l’équilibre optimal entre sécurité, convivialité pratique et stabilité thermodynamique.

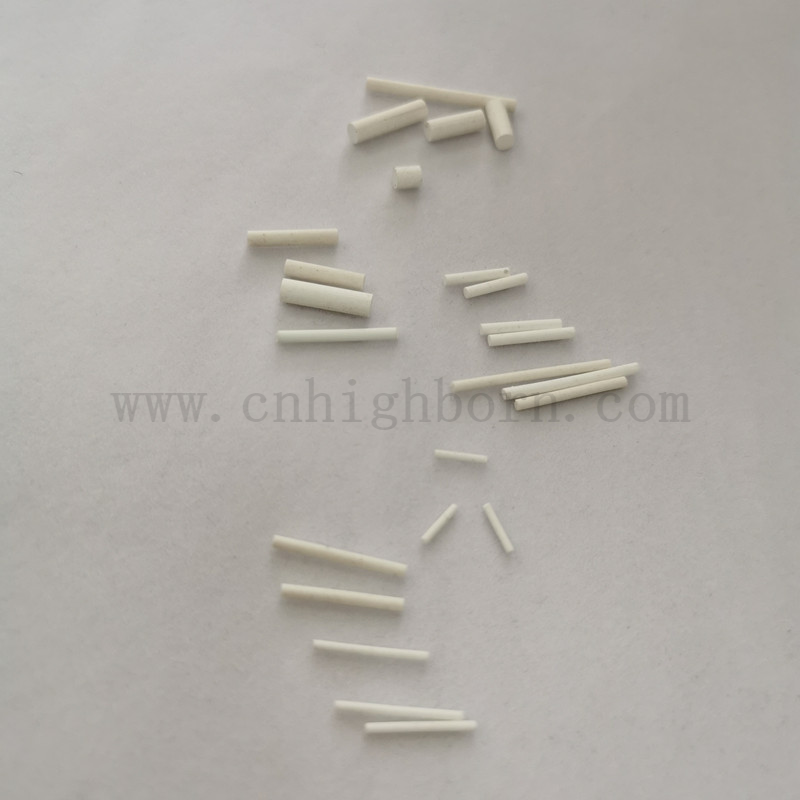

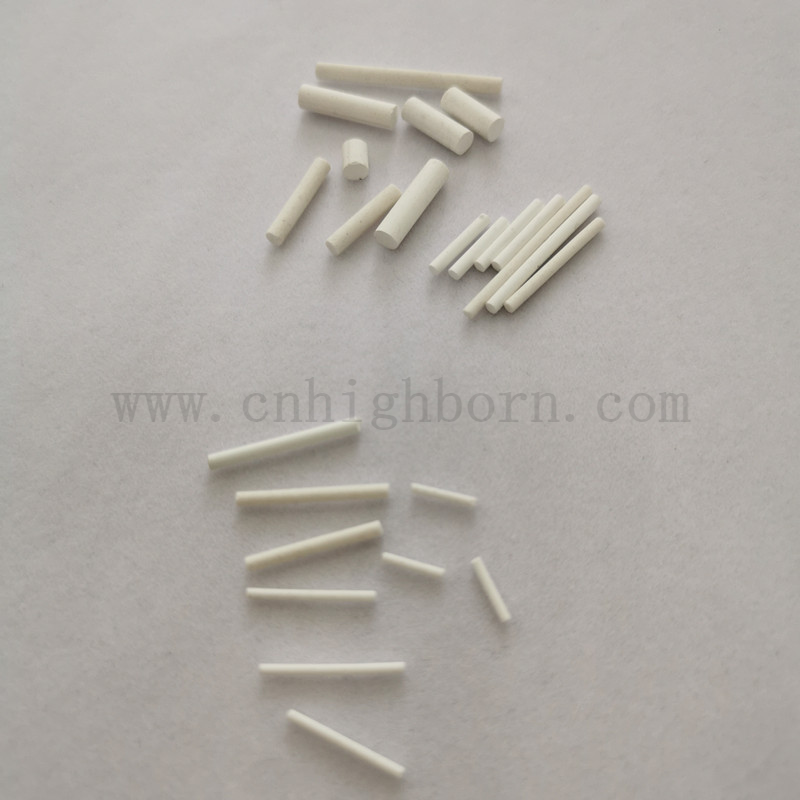

L'interface physique entre l'électrolyte interne et l'échantillon externe est gérée par la jonction. Cela prend souvent la forme d'un pont de sel céramique poreux . Ce composant effectue un exercice d’équilibre délicat. Il doit permettre une fuite contrôlée et ultra-lente de l’électrolyte interne dans l’échantillon pour établir la conductivité ionique. Ceci complète le circuit électrique. Simultanément, il doit limiter les échanges de fluides en vrac pour empêcher l’échantillon de se précipiter et de contaminer l’environnement redox interne. Les pores microscopiques du matériau céramique créent un chemin tortueux qui facilite la migration des ions tout en minimisant le mélange physique.
La sélection du bon matériau de jonction nécessite de faire correspondre les propriétés physiques de la jonction aux caractéristiques de la matrice de l'échantillon. Une jonction céramique d’électrode de référence standard excelle dans les solutions aqueuses propres. Il fournit un débit constant et prévisible. Cependant, dans les échantillons sales, troubles ou riches en particules, les pores de la céramique se bouchent rapidement. Dans ces environnements, les jonctions poreuses en PTFE (Téflon) sont préférées. Leur surface antiadhésive résiste à l'encrassement et repousse les particules. Pour les environnements à haute viscosité ou les échantillons ayant tendance à recouvrir les surfaces, une jonction à manchon en verre offre un débit élevé et une interface facilement nettoyable. Les jonctions de fibres constituent une alternative peu coûteuse et polyvalente pour les tests aqueux de base, mais n'ont pas la durabilité de la céramique ou du PTFE.
| Matériau de jonction | Meilleur environnement d'application | Caractéristiques du débit | Besoins de maintenance |
|---|---|---|---|
| Céramique Poreuse | Solutions aqueuses propres | Lent, hautement contrôlé | Nécessite un trempage régulier pour éviter le dessèchement |
| PTFE (téflon) | Échantillons sales et riches en particules | Modéré, résiste au colmatage | Facile à nettoyer, très durable |
| Manchon en verre | Haute viscosité, huiles, émulsions | Débit élevé et réglable | Rinçage fréquent et nettoyage physique |
| Fibre / Mèche | Tests à usage général et à faible coût | Modéré à rapide | Sujet à la dégradation, remplacer fréquemment |
La gestion des potentiels de jonction liquide et l’atténuation des risques de colmatage sont des défis opérationnels quotidiens. Un potentiel de jonction liquide apparaît lorsque les ions de l'électrolyte interne diffusent dans l'échantillon à des vitesses différentes en raison de mobilités variables. Les ions potassium et chlorure ont des mobilités très similaires, c'est pourquoi le KCl est l'électrolyte préféré. Si la jonction se bouche, ce potentiel devient irrégulier. Le colmatage se produit fréquemment lorsque l’électrolyte interne interagit avec des ions d’échantillon incompatibles. Si un électrolyte KCl saturé rencontre un échantillon contenant des niveaux élevés d’argent ou de plomb, des chlorures insolubles précipitent directement dans les pores de jonction. L'évaluation des débits de jonction en fonction de la viscosité et de la charge en particules de l'application cible évite ces blocages.
Le choix entre les configurations à simple jonction et à double jonction est la première décision en matière de sélection d'électrodes. Une conception à jonction unique présente une interface poreuse séparant l'élément Ag/AgCl interne et son électrolyte environnant directement de l'échantillon. Cela fonctionne parfaitement pour les solutions aqueuses bénignes. Une conception à double jonction atténue la contamination en isolant l'élément Ag/AgCl interne derrière une deuxième chambre d'électrolyte personnalisable. La chambre externe interagit avec l’échantillon, protégeant le délicat équilibre interne des espèces réactives. Cette configuration est obligatoire lors du test d'échantillons qui autrement empoisonneraient le fil d'argent ou précipiteraient dans une seule jonction.
Les solvants aqueux et non aqueux présentent des défis totalement différents. Les électrodes de référence aqueuses standard ne peuvent pas être directement immergées dans des solvants non aqueux ou organiques. Cela introduit des potentiels de jonction liquide massifs et instables à l’interface eau-organique. Cela provoque souvent une précipitation immédiate du sel car le KCl aqueux est insoluble dans la plupart des matières organiques, obstruant instantanément le fritté. Pour y parvenir, les laboratoires utilisent des configurations à double jonction où la chambre externe est remplie d'un électrolyte compatible avec l'échantillon organique. Alternativement, des électrodes de pseudo-référence sont utilisées dans des systèmes non aqueux, bien que leur potentiel doive être calibré en interne à l'aide d'un étalon rédox connu comme le ferrocène.
Les profils de dépendance à la température et d’hystérésis doivent être pris en compte dans la conception expérimentale. La réalité thermodynamique est que le potentiel d’un système Ag/AgCl change de manière prévisible avec la température. Ceci est régi par le coefficient de température de l'équation de Nernst. Si une électrode est déplacée d’un échantillon chaud vers un échantillon froid, elle subit une hystérésis thermique. Il s’agit d’un retard dans le retour à un potentiel stable, car les composants internes atteignent lentement l’équilibre thermique. Les opérateurs doivent prévoir un temps d’équilibrage suffisant avant d’enregistrer les mesures afin d’éviter les erreurs thermiques transitoires.
Les incompatibilités chimiques détruisent rapidement la stabilité de la demi-cellule de référence. Des matrices d’échantillons spécifiques déclenchent des mécanismes d’empoisonnement qui altèrent de manière permanente l’environnement redox interne. Lorsqu'il est exposé à des sulfures, des protéines, des cyanures ou des ions de métaux lourds, le revêtement de chlorure d'argent sur le fil interne subit des réactions chimiques néfastes. Les sulfures réagissent instantanément avec l'argent pour former du sulfure d'argent. Il s'agit d'un précipité noir hautement insoluble qui recouvre le fil et modifie la densité du courant d'échange, déplaçant le potentiel de manière imprévisible. Les protéines peuvent se dénaturer et se lier à la fritte poreuse, bloquant complètement le flux ionique et interrompant le circuit électrique.
La dilution des électrolytes représente une autre vulnérabilité majeure. Si la pression hydrostatique à l’intérieur de l’électrode tombe en dessous de la pression de l’échantillon, le fluide échantillon s’infiltrera à travers la jonction. Cette intrusion dilue la concentration interne en ions chlorure. Tout changement dans l'activité du chlorure entraîne un changement prévisible mais très problématique du potentiel de référence. De même, si l’orifice de remplissage reste ouvert pendant un stockage à long terme, l’eau s’évapore. Cela concentre les ions chlorure et provoque une dérive de potentiel correspondante. Le maintien de la composition chimique précise de la solution de remplissage interne est primordial.
Des protocoles appropriés de remplissage et de réapprovisionnement en électrolytes dictent la durée de vie de l'appareil. La solution de remplissage interne doit être maintenue à un niveau optimal pour garantir une pression de charge hydrostatique appropriée. Cela force un écoulement lent de l’électrolyte vers l’extérieur et empêche l’intrusion de l’échantillon. Les opérateurs doivent strictement éviter de piéger des bulles d'air à proximité du fil d'argent interne ou contre la surface interne de la fritte en céramique. Les bulles interrompent la continuité électrique et provoquent des signaux erratiques et bruyants. Pendant les mesures actives, l'orifice de remplissage doit rester ouvert pour permettre à la pression atmosphérique de pousser l'électrolyte à travers la jonction.
Les protocoles de stockage ont un impact direct sur l’intégrité des jonctions et empêchent le dessèchement. Le stockage à court terme nécessite d'immerger la jonction dans une solution qui correspond exactement à l'électrolyte interne. Cela évite les déséquilibres de pression osmotique qui autrement entraîneraient l'eau dans ou hors de l'électrode, modifiant ainsi la concentration interne. Les protocoles de stockage à long terme varient selon le fabricant, mais impliquent souvent de sceller le trou de remplissage et de recouvrir la jonction avec un capuchon de protection rempli d'électrolyte. Les électrodes de référence ne doivent jamais être stockées dans de l’eau déminéralisée (DI). L'eau DI élimine de manière agressive les ions de la solution interne à travers la jonction, épuisant rapidement la concentration de chlorure et détruisant l'électrode.
L'établissement de protocoles d'étalonnage à l'aide d'électrodes de référence principales garantit la validité des données dans le temps. Les laboratoires doivent conserver une électrode de référence principale intacte et inutilisée, stockée dans des conditions idéales. La vérification de routine consiste à mesurer la différence de potentiel entre les électrodes de référence de travail actives et l'électrode maître dans une simple solution saline. Si la différence de potentiel dépasse une tolérance prédéfinie, l'électrode de travail s'est dégradée et nécessite un entretien ou un remplacement. Cette pratique détecte la dégradation au niveau du millivolt bien avant de corrompre silencieusement les données expérimentales.
Le dépannage et la réparation d’un système dégradé peuvent permettre de récupérer un équipement coûteux. Les stratégies d’atténuation réalisables comprennent :
Déboucher un pont de sel en céramique poreuse : les obstructions mineures peuvent souvent être éliminées en trempant la jonction dans de l'eau tiède pour dissoudre les sels cristallisés. Pour les salissures organiques, des lavages avec solvants spécifiques sont nécessaires. L'accumulation de protéines nécessite un traitement avec des nettoyants enzymatiques comme la pepsine dans l'acide chlorhydrique.
Réhydratation d'une jonction desséchée : Si une électrode est laissée exposée à l'air, la fritte céramique sèche et bloque la conductivité. La restauration consiste à immerger la jonction dans une solution électrolytique chaude et à appliquer une légère pression sous vide sur le trou de remplissage pour ramener le fluide à travers les pores microscopiques.
Rechloration du fil d'argent : Si le revêtement interne AgCl est décapé ou gravement contaminé, il peut être régénéré. Égoutter l’électrode, nettoyer le fil d’argent avec de l’acide nitrique dilué et redéposer électrochimiquement une couche fraîche et uniforme d’AgCl en anodisant le fil dans une solution riche en chlorure à l’aide d’une alimentation CC.
Vérifiez votre inventaire actuel d’électrodes pour vous assurer que les types de jonctions correspondent à leurs applications principales. Établissez un programme strict d’étalonnage de l’électrode principale pour détecter la dérive avant qu’elle n’affecte les résultats. Consultez les spécifications techniques du fournisseur pour vérifier que les protocoles de stockage et les solutions de remplissage correspondent exactement aux exigences du fabricant pour les matériaux de jonction spécifiques à l'application.
R : La dérive est principalement causée par des modifications de la concentration interne en ions chlorure dues à l'évaporation de l'électrolyte ou à l'intrusion de l'échantillon. Le colmatage des jonctions dû à des sels ou des protéines précipités, ainsi que des fluctuations rapides de température qui induisent une hystérésis thermique, provoquent également une instabilité potentielle importante.
R : Stockez l'électrode avec sa jonction immergée dans une solution qui correspond à sa solution de remplissage interne. Cela évite les déséquilibres de pression osmotique. Ne stockez jamais l’électrode dans de l’eau déminéralisée, car elle lessiverait rapidement les ions et détruirait la concentration interne.
R : Le pont de sel en céramique poreux fournit une barrière physique qui limite le mélange de fluides en vrac entre l'électrolyte interne et l'échantillon externe. Simultanément, ses pores microscopiques permettent une fuite contrôlée d'ions pour maintenir la conductivité ionique et compléter le circuit électrique.
R : Bien qu'il soit utilisable à des températures élevées, le potentiel se déplace de manière prévisible en fonction de son coefficient de température. À des températures très élevées, la solubilité de AgCl augmente, dégradant potentiellement le revêtement interne du fil. L'hystérésis thermique se produit lors de changements rapides de température, nécessitant un temps d'équilibrage.
R : Sélectionnez une électrode à double jonction lorsque vous mesurez des échantillons contenant des sulfures, des métaux lourds, des protéines ou des solvants non aqueux. La chambre externe secondaire isole le fil d'argent interne de ces espèces réactives, empêchant ainsi l'empoisonnement et la précipitation des jonctions.
R : Remplacez l'électrolyte interne chaque fois que le niveau de liquide baisse de manière significative, si une contamination est suspectée ou si des cristaux de sel précipitent fortement dans des solutions insaturées. Les programmes d'entretien de routine devraient imposer une chasse d'eau et un remplissage tous les quelques mois en fonction de la fréquence d'utilisation.
R : Testez la précision en mesurant la différence de tension entre l’électrode suspecte et une électrode de référence principale vierge et inutilisée immergée dans une simple solution de KCl. Une différence supérieure à ± 5 millivolts indique une dégradation nécessitant un nettoyage, une réhydratation ou un remplacement.
